4.4.13.1 Управляющая база данных MIB
Семенов Ю.А. (ГНЦ ИТЭФ)

Вся управляющая информация для контроля ЭВМ и маршрутизаторами Интернет концентрируется в базе данных MIB (Management Information Base, RFC-1213 или STD0017). Именно эти данные используются протоколом SNMP. Система SNMP состоит из трех частей: менеджера SNMP, агента SNMP и базы данных MIB. Агент SNMP должен находиться резидентно в памяти объекта управления. SNMP-менеджер может быть частью системы управления сетью NMS (Network Management System), что реализуется, например, в маршрутизаторах компании CISCO (CiscoWorks).

MIB определяет, например, что IP программное обеспечение должно хранить число всех октетов, которые приняты любым из сетевых интерфейсов, управляющие программы могут только читать эту информацию.

Согласно нормативам MIB управляющая информация делится на восемь категорий (см. также рис. 4.4.13.1.1):

MIB-категория включает в себя информацию о

MIB-категория

Описание

Код

system

Операционная система ЭВМ или маршрутизатора.

1

Interfaces

Сетевой интерфейс.

2

addr.trans

Преобразование адреса (напр., с помощью ARP).

3

IP

Программная поддержка протоколов Интернет.

4

ICMP

Программное обеспечение ICMP-протокола.

5

TCP

Программное обеспечение TCP-протокола.

6

UDP

Программное обеспечение UDP-протокола.

7

EGP

Программное обеспечение EGP-протокола.

8

SNMP

Программное обеспечение SNMP-протокола.

11

Таблица 4.4.13.1.1. Системные переменные MIB

Системная переменная

Описание

Код

Sysdescr

Текстовое описание объекта;

1

Sysobjectid

Идентификатор производителя в рамках дерева 1.3.6.1.4.1

2

Sysuptime

Время с момента последней загрузки системы (timeticks);

3

Syscontact

Имя системного менеджера и способы связи с ним;

4

Sysname

Полное имя домена;

5

Syslocation

Физическое местоположение системы;

6

Sysservice

Величина, которая характеризует услуги, предоставляемые узлом (сумма номеров уровней модели OSI);

7

Таблица 4.4.13.1.2. Переменные IFtable (интерфейсы)

Переменная описания интерфейсов (iftable)

Тип данных

Описание

ifEntry

IFindex

integer

Список интерфейсов от 1 до ifnumber.

1

IfDescr

displaystring

Текстовое описание интерфейса.

2

IfType

integer

Тип интерфейса, например, 6 - ethernet; 9 - 802.5 маркерное кольцо; 23 - PPP; 28 - SLIP.

3

IfNumber

integer

Число сетевых интерфейсов.



IfMTU

integer

mtu для конкретного интерфейса;

4

IfSpeed

gauge

Скорость в бит/с.

5

IfPhysaddress

physaddress

Физический адрес или строка нулевой длины для интерфейсов без физического адреса (напр. последовательный).

6

IfAdminStatus

[1...3]

Требуемое состояние интерфейса: 1 - включен; 2 - выключен; 3 - тестируется.

7

IfOperStatus

[1...3]

Текущее состояние интерфейса: 1 - включен; 2 - выключен; 3 - тестируется.

8

IfLastchange

timeticks

Sysuptime, когда интерфейс оказался в данном состоянии.

9

IfInOctets

counter

Полное число полученных байтов.

10

IfInUcastpkts

counter

Число пакетов, доставленных на верхний системный уровень (unicast).

11

IfInNUcastpkts

counter

Число пакетов, доставленных на верхний системный уровень (unicast).

12

IfInDiscads

counter

Число полученных но отвергнутых пакетов.

13

IfInErrors

counter

Число пакетов, полученных с ошибкой;

14

IfInUnknownProtos

counter

Число пакетов, полученных с ошибочным кодом протокола;

15

IfOutOctets

counter

Число отправленных байтов;

16

IfOutUcastPkts

counter

Число unicast- пакетов, полученных с верхнего системного уровня;

17

IfOutNucastPkts

counter

Число мультикастинг- и широковещательных пакетов, полученных с верхнего системного уровня;

18

IfOutDiscads

counter

Количество отвергнутых пакетов из числа отправленных;

19

IfOutErrors

counter

Число отправленных пакетов, содержащих ошибки;

20

IfOutQlen

gauge

Число пакетов в очереди на отправку;

21

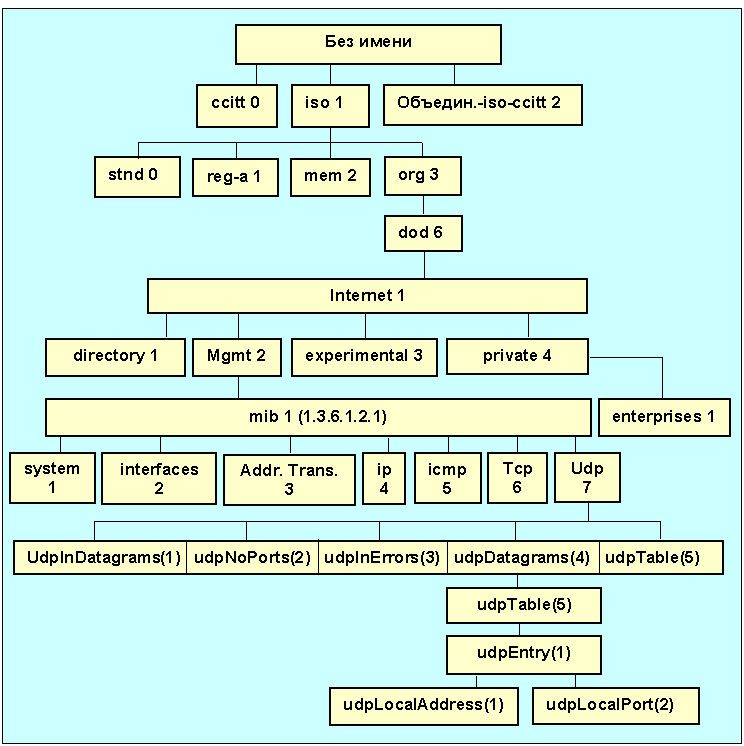

Ниже представлена таблица цифро-точечного представления переменных, характеризующих состояние интерфейса. Эта таблица может быть полезной для программистов, занятых проблемами сетевой диагностики.

Название объекта Цифра-точечное представление
org 1.3
dod 1.3.6
internet 1.3.6.1
directory 1.3.6.1.1
mgmt 1.3.6.1.2
experimental 1.3.6.1.3
private 1.3.6.1.4
enterprises 1.3.6.1.4.1
security 1.3.6.1.5
snmpV2 1.3.6.1.6
snmpDomains 1.3.6.1.6.1
snmpProxys 1.3.6.1.6.2
snmpModules 1.3.6.1.6.3
snmpMIB 1.3.6.1.6.3.1
snmpMIBObjects 1.3.6.1.6.3.1.1
snmpTraps 1.3.6.1.6.3.1.1.5
mib-2 1.3.6.1.2.1
ifMIB 1.3.6.1.2.1.31
interfaces 1.3.6.1.2.1.2
ifMIBObjects 1.3.6.1.2.1.31.1
ifConformance 1.3.6.1.2.1.31.2
ifTableLastChange 1.3.6.1.2.1.31.1.5
ifXTable 1.3.6.1.2.1.31.1.1
ifStackTable 1.3.6.1.2.1.31.1.2
ifStackLastChange 1.3.6.1.2.1.31.1.6
ifRcvAddressTable 1.3.6.1.2.1.31.1.4
ifTestTable 1.3.6.1.2.1.31.1.3
ifXEntry 1.3.6.1.2.1.31.1.1.1
ifName 1.3.6.1.2.1.31.1.1.1.1
ifInMulticastPkts 1.3.6.1.2.1.31.1.1.1.2
ifInBroadcastPkts 1.3.6.1.2.1.31.1.1.1.3
ifOutMulticastPkts 1.3.6.1.2.1.31.1.1.1.4
ifOutBroadcastPkts 1.3.6.1.2.1.31.1.1.1.5
ifLinkUpDownTrapEnable 1.3.6.1.2.1.31.1.1.1.14
ifHighSpeed 1.3.6.1.2.1.31.1.1.1.15
ifPromiscuousMode 1.3.6.1.2.1.31.1.1.1.16
ifConnectorPresent 1.3.6.1.2.1.31.1.1.1.17
ifAlias 1.3.6.1.2.1.31.1.1.1.18
ifCounterDiscontinuityTime 1.3.6.1.2.1.31.1.1.1.19
ifStackEntry 1.3.6.1.2.1.31.1.2.1
ifStackHigherLayer 1.3.6.1.2.1.31.1.2.1.1
ifStackLowerLayer 1.3.6.1.2.1.31.1.2.1.2
ifStackStatus 1.3.6.1.2.1.31.1.2.1.3
ifRcvAddressEntry 1.3.6.1.2.1.31.1.4.1
ifRcvAddressAddress 1.3.6.1.2.1.31.1.4.1.1
ifRcvAddressStatus 1.3.6.1.2.1.31.1.4.1.2
ifRcvAddressType 1.3.6.1.2.1.31.1.4.1.3
ifTestEntry 1.3.6.1.2.1.31.1.3.1
ifTestId 1.3.6.1.2.1.31.1.3.1.1
ifTestStatus 1.3.6.1.2.1.31.1.3.1.2
ifTestType 1.3.6.1.2.1.31.1.3.1.3
ifTestResult 1.3.6.1.2.1.31.1.3.1.4
ifTestCode 1.3.6.1.2.1.31.1.3.1.5
ifTestOwner 1.3.6.1.2.1.31.1.3.1.6
ifGroups 1.3.6.1.2.1.31.2.1
ifCompliances 1.3.6.1.2.1.31.2.2
ifGeneralInformationGroup 1.3.6.1.2.1.31.2.1.10
ifFixedLengthGroup 1.3.6.1.2.1.31.2.1.2
ifHCFixedLengthGroup 1.3.6.1.2.1.31.2.1.3
ifPacketGroup 1.3.6.1.2.1.31.2.1.4
ifHCPacketGroup 1.3.6.1.2.1.31.2.1.5
ifVHCPacketGroup 1.3.6.1.2.1.31.2.1.6
ifRcvAddressGroup 1.3.6.1.2.1.31.2.1.7
ifStackGroup2 1.3.6.1.2.1.31.2.1.11
ifCounterDiscontinuityGroup 1.3.6.1.2.1.31.2.1.13
ifGeneralGroup 1.3.6.1.2.1.31.2.1.1
ifTestGroup 1.3.6.1.2.1.31.2.1.8
ifStackGroup 1.3.6.1.2.1.31.2.1.9
ifOldObjectsGroup 1.3.6.1.2.1.31.2.1.12
ifCompliance2 1.3.6.1.2.1.31.2.2.2
ifCompliance 1.3.6.1.2.1.31.2.2.1
ifNumber 1.3.6.1.2.1.2.1
ifTable 1.3.6.1.2.1.2.2
ifEntry 1.3.6.1.2.1.2.2.1
ifIndex 1.3.6.1.2.1.2.2.1.1
ifDescr 1.3.6.1.2.1.2.2.1.2
ifType 1.3.6.1.2.1.2.2.1.3
ifMtu 1.3.6.1.2.1.2.2.1.4
ifSpeed 1.3.6.1.2.1.2.2.1.5
ifPhysAddress 1.3.6.1.2.1.2.2.1.6
ifAdminStatus 1.3.6.1.2.1.2.2.1.7
ifOperStatus 1.3.6.1.2.1.2.2.1.8
ifLastChange 1.3.6.1.2.1.2.2.1.9
ifInOctets 1.3.6.1.2.1.2.2.1.10
ifInUcastPkts 1.3.6.1.2.1.2.2.1.11
ifInNUcastPkts 1.3.6.1.2.1.2.2.1.12
ifInDiscards 1.3.6.1.2.1.2.2.1.13
ifInErrors 1.3.6.1.2.1.2.2.1.14
ifInUnknownProtos 1.3.6.1.2.1.2.2.1.15
ifOutOctets 1.3.6.1.2.1.2.2.1.16
ifOutUcastPkts 1.3.6.1.2.1.2.2.1.17
ifOutNUcastPkts 1.3.6.1.2.1.2.2.1.18
ifOutDiscards 1.3.6.1.2.1.2.2.1.19
ifOutErrors 1.3.6.1.2.1.2.2.1.20
ifOutQLen 1.3.6.1.2.1.2.2.1.21
ifSpecific 1.3.6.1.2.1.2.2.1.22

Таблица 4.4.13.1.3. Переменные IP-группы

Переменная IP-группы

Тип данных

Описание

Код

ipForwarding

integer

Указание на то, что данный объект осуществляет переадресацию (работает как маршрутизатор).

1

IPdefaultTTL

integer

Значение, которое использует IP в поле TTL.

2

IPinreceives

counter

Число полученных дейтограмм.

3

ipInHdrErrors

counter

Число дейтограмм, отвергнутых из-за ошибок формата или неверных адресов или опций, из-за истекшего TTL.

4

ipInHdrErrors

counter

Число дейтограмм, отвергнутых из-за неверного IP-адреса, например, 0.0.0.0, или неподдерживаемого класса, например Е.

5

ipForwDatagrams

counter

Число дейтограмм, для которых данный объект не является местом назначения (маршрутизация отправителя).

6

ipInUnknownProtos

counter

Число дейтограмм с неподдерживаемым кодом протокола.

7

ipInDiscards

counter

Число дейтограмм, отвергнутых из-за переполнения буфера.

8

ipInDelivers

counter

Полное число входных дейтограмм, успешно обработанных на IP-уровне.

9

ipOutRequests

counter

Полное число IP и ICMP дейтограмм, переданных для отправки.

10

ipOutRequests

counter

Полное число IP и ICMP дейтограмм, переданных для отправки.

11

IPoutNoroutes

counter

Число неудач при маршрутизации.

12

ipReasmTimeout

counter

Максимальное число секунд ожидания сборки фрагментов.

13

ipReasmReqds

counter

Число полученных фрагментов

14

ipReasmOKs

counter

Число полученных и успешно собранных IP-дейтограмм

15

ipReasmFails

counter

Число полученных IP-дейтограмм, которые по тем или иным причинам не удалось собрать

16

IPFragOKs

counter

Число успешно фрагментированных IP- дейтограмм.

17

ipFragFails

counter

Число IP- дейтограмм, которые нужно фрагментировать, но сделать это нельзя (например, из-за флага).

18

ipFragCreates

counter

Число IP-дейтограмм фрагментов, сформированных данным объектом.

19

ipAddrTable

counter

Таблица адресной информации данного объекта.

20

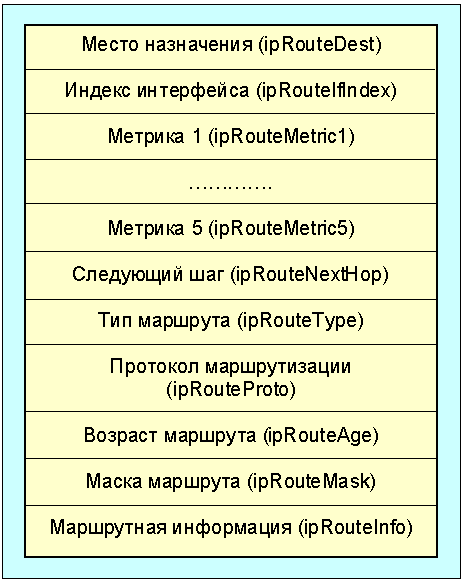

ipRouteTable

Последовательность записей маршрутной таблицы

Запись в маршрутной таблице

21
ipAddrEntry

IPAdEntAddr

IPaddress

IP-адрес для данного ряда

1

IPadentifindex

integer

Число интерфейсов.

2

IPadentnetmask

IPaddress

Маска субсети для данного IP-адреса;

3

IPAdEntBcastAddr

[0...1]

Значение младшего бита широковещательного адреса (обычно 1);

4

IPAdEntReasmMaxsize

[0...65535]

Размер наибольшей IP-дейтограммы, полученной интерфейсом, которая может быть собрана.

5

Помимо простых переменных объектами MIB могут быть таблицы. Для каждой таблицы имеется один или несколько индексов.

Таблица 4.4.13.1.4. Переменные TCP-группы

Переменные TCP-группы

Тип данных

Описание

Код

tcpRtoAlgorithm

integer

Алгоритм выявления таймаута для повторной передачи TCP-пакетов: 1 - ни один из следующих; 2 - постоянное RTO; 3 - стандарт MIL-std-1778; 4 - алгоритм Ван Джакобсона

1

tcpRtoMin

integer

Минимальное допустимое время повторной передачи tcp- пакетов.

2

tcpRtoMax

integer

Максимальное значение тайм-аута в миллисек.

3

tcpMaxConn

integer

Максимальное допустимое число tcp-соединений.

4

tcpActiveOpens

integer

Число TCP-соединений Active-Open

5

tcpPassiveOpens

integer

Число TCP-соединений Passive-Open (из состояния LISTEN)

6

tcpAttemptFails

integer

Число неудачных TCP-соединений

7

tcpEstabResets

integer

Число разрывов TCP-соединений из состояний ESTABLISHED или CLOSE-WAIT

8

tcpCurrEstab

Gauge

Число TCP-соединений, для которых текущее состояние ESTABLISHED или CLOSE-WAIT

9

tcpInSegs

counter

Полное число полученных tcp-сегментов.

10

tcpOutSegs

counter

Полное число посланных сегментов, исключая повторно пересылаемые.

11

tcpRetransSegs

counter

Полное число повторно пересланных сегментов.

12

tcpConnTable

counter

Таблица данных специфичных для соединения

13

tcpInErrs

counter

Полное число сегментов, полученных с ошибкой.

14

tcpOutRsts

counter

Полное число посланных сегментов с флагом rst=1.

15

tcpconntable. tcp-таблица связей

tcpconnstate

[1...12]

Состояние соединения: 1 - closed; 2 - listen; 3 - syn_sent; 4 - syn_rcvd; 5 - established, 6 - fin_wait_1; 7 - fin_wait_2; 8 - close_wait; 9 - last_ack; 10 - closing; 11 - time_wait;, 12 - delete TCB. Только последняя переменная может устанавливаться менеджером, немедленно прерывая связь.

tcpconnlocal
address

ipaddress

Местный IP-адрес. 0.0.0.0 означает, что приемник готов установить связь через любой из интерфейсов.

tcpconnlocal
port

[0...65535]

Местный номер порта.

tcpconnlocal
address

ipaddress

Удаленный ip-адрес.

tcpconnrem
port

[0...65535]

Удаленный номер порта.

Таблица 4.4.13.1.5. Переменные ICMP-группы (тип данных - counter)

Переменная icmp-группы

Описание

Код

icmpInMsgs

Полное число полученных ICMP-сообщений.

1

icmpInErrors

Число ICMP-сообщений, полученных с ошибками.

2

icmpInDestUnreach

Число ICMP-сообщений о недостижимости адресата.

3

icmpintimeexcds

Число ICMP-сообщений об истечении времени.

4

icmpInParmProbs

Число полученных ICMP-сообщений о проблемах с параметрами.

5

icmpInSrcQuench

Число ICMP-сообщений с требованием сократить или прервать посылку пакетов из-за перегрузки.

6

icmpInRedirects

Число ICMP-сообщений о переадресации.

7

icmpInEchos

Число полученных ICMP-запросов отклика.

8

icmpInEchoReps

Число полученных ICMP-эхо- откликов.

9

icmpInTimestamps

Число ICMP-запросов временных меток.

10

icmpInTimestampReps

Число ICMP-откликов временных меток.

11

icmpInAddrMasks

Число ICMP-запросов адресных масок.

12

icmpInAddrMaskReps

Число ICMP-откликов на запросы адресных масок.

13

icmpOutMsgs

Число отправленных ICMP- сообщений.

14

icmpOutErrors

Число не отправленных ICMP- сообщений из-за проблем в ICMP (напр. нехватка буферов).

15

icmpOutDestUnreachs

Число ICMP-сообщений о недоступности адресата.

16

icmpOutTimesExcds

Число посланных ICMP-сообщений об истечении времени.

17

icmpOutParmProbs

Число посланных ICMP-сообщений о проблемах с параметрами.

18

icmpOutSrcQuench

Число посланных ICMP-сообщений об уменьшении потока пакетов.

19

icmpOutRedirects

Число посланных ICMP-сообщений о переадресации.

20

icmpOutEchos

Число посланных ICMP-эхо-запросов.

21

icmpOutEchoReps

Число посланных ICMP-эхо-откликов.

22

icmpOutTimestamps

Число посланных ICMP-запросов временных меток.

23

icmpOutTimestampReps

Число посланных ICMP-откликов на запросы временных меток.

24

icmpOutAddrMasks

Число посланных ICMP-запросов адресных масок.

25

Таблица 4.4.13.1.6. Переменные AT-группы (attable, преобразование адресов).

Переменные at-группы

Тип данных

Описание

atEntry

atIfIndex

integer

Число интерфейсов.

1

atPhysAddress

physaddress

Физический адрес. Если эта переменная равна строке нулевой длины, физический адрес отсутствует.

2

atNetAddress

networkaddress

IP-адрес.

3

Каждый протокол (например IP) имеет свою таблицу преобразования адресов. Для IP это ipnettomediatable. Способ пропечатать эту таблицу с помощью программы SNMPI описан ниже.

MIB II содержит управляемые объекты, принадлежащие к группе snmp. SNMP-группа предоставляет информацию о SNMP-объектах, информационных потоках, о статистике ошибок:

Название объекта

Описание

Код

snmpInPkts

Число пакетов, полученных от слоя, расположенного ниже SNMP.

1

snmpOutPkts

Число пакетов доставленных от SNMP к нижележащему слою.

2

snmpInBadVersions

Индицирует число PDU, полученных с ошибкой в поле версия.

3

snmpInBadCommunityNames

Индицирует число PDU, полученных с нечитаемым или нелегальным именем community.

4

snmpInBadCommunityUses

Полное число SNMP-пакетов, полученных с нечитаемым или нелегальным значение операции для данного имени community.

5

snmpInAsnParsErrs

Указывает полное число ошибок ASN.1 или BER, которые не могут быть обработаны во входных SNMP-сообщениях

6

snmpInTooBigs

Указывает число полученных PDU со слишком большим значением поля статус ошибки.

8

snmpInNoSuchNames

Указывает число PDU, полученных с индикацией ошибки в поле nosuchname.

9

snmpInBadValues

Указывает число PDU, полученных с индикацией ошибки в поле badvalue.

10

snmpInReadOnlys

Указывает число PDU, полученных с индикацией ошибки в поле readonly.

11

snmpNnGenErrs

Указывает число PDU, полученных с generr-полем.

12

snmpInTotalReqVar

Указывает число объектов MIB, которые были восстановлены.

13

snmpInTotalSetVars

Указывает число объектов MIB, которые были изменены.

14

snmpInGetRequests

Указывает число соответствующих pdu, которые были получены.

15

snmpInGetNexts

Указывает полное число pdu с запросами GetNext

16

snmpInSetRequests

Указывает полное число pdu, полученных с запросами SET

17

snmpInGetResponses

Указывает полное число pdu, полученных c откликами на запросы

18

snmpInTraps

Указывает полное число, полученных и успешно обработанныз TRAP

19

snmpOutTooBig

Указывает число посланных PDU с полем toobig.

20

snmpOutNoSuchNames

Указывает число посланных PDU с полем nosuchname.

21

snmpOutBadValues

Указывает число посланных PDU с полем badvalue.

22

snmpOutGenErrs

Указывает число посланных PDU с полем genErrs.

24

snmpOutGetRequests

Указывает число посланных PDU Get-Request

25

snmpOutGetNexts

Указывает число посланных PDU Get-NEXT

26

snmpOutSetRequests

Указывает число посланных PDU SET

27

snmpOutGetResponses

Указывает число посланных PDU откликов

28

snmpOutTraps

Указывает число посланных PDU TRAPs

29

snmpEnableAuthTraps

Говорит о том, разрешены или нет ловушки (TRAPS).

30

Стандарт на структуру управляющей информации (SMI) требует, чтобы все MIB-переменные были описаны и имели имена в соответствии с ASN.1 (abstract syntax notation 1, формализованный синтаксис). ASN.1 является формальным языком, который обладает двумя основными чертами:

используемая в документах нотация легко читаема и понимаема, а в компактном кодовом представлении информация может использоваться коммуникационными протоколами. В SMI не используется полный набор типов объектов, предусмотренный в ASN.1, разрешены только следующие типы примитивов: integer, octet string, object identifier и null. Практически в протоколе SNMP фигурируют следующие виды данных:

integer. Некоторые переменные объявляются целыми (integer) с указанием начального значения или с заданным допустимым диапазоном значений (в качестве примера можно привести номера UDP- или TCP-портов).

octet string (последовательность байтов). В соответствии с требованиями BER (basic encoding rules, ASN.1) последовательность октетов должна начинаться с числа байт в этой последовательности (от 0 до n).

object identifier (идентификатор объекта). Имя объекта, представляющее собой последовательность целых чисел, разделенных точками. Например, 192.148.167.129 или 1.3.6.1.2.1.5.

null. Указывает, что соответствующая переменная не имеет значения.

displaystring. Строка из 0 или более байт (но не более 255), которые представляют собой ASCII-символы. Представляет собой частный случай octet string.

physaddress. Последовательность октетов, характеризующая физический адрес объекта (6 байт для Ethernet). Частный случай object identifier.

Сетевой адрес. Допускается выбор семейства сетевых протоколов. В рамках ASN.1 этот тип описан как choice, он позволяет выбрать протокол из семейства протоколов. В настоящее время идентифицировано только семейство протоколов Интернет.

IP-адрес. Этот адрес используется для определения 32-разрядного Интернет-адреса. В нотации ASN.1 - это octet string.

time ticks (такты часов). Положительное целое число, которое используется для записи, например, времени последнего изменения параметров управляемого объекта, или времени последней актуализации базы данных. Время измеряется в сотых долях секунды.

gauge (масштаб). Положительное целое число в диапазоне 0 - (232-1), которое может увеличиваться или уменьшаться. Если эта переменная достигнет величины 232-1, она будет оставаться неизменной до тех пор пока не будет обнулена командой сброс. Примером такой переменной может служить tcpcurresta, которая характеризует число TCP соединений, находящихся в состоянии established или close_wait.

counter (счетчик). Положительное целое число в диапазоне 0 - (232-1), которое может только увеличиваться, допуская переполнение.

sequence. Этот объект аналогичен структуре в языке Си.

Например, MIB определяет sequence с именем udpentry, содержащую информацию об активных UDP-узлах. В этой структуре содержится две записи:

1. UDPlocaladdress типа ipaddress, содержит местные IP-адреса.

2. UDPlocalport типа integer, содержит номера местных портов.

SEQUENCE OF. Описание вектора, все элементы которого имеют один и тот же тип. Элементы могут представлять собой простые объекты, например, типа целое. В этом случае мы имеем одномерный список. Но элементами вектора могут быть объекты типа SEQUENCE, тогда этот вектор описывает двумерный массив.

В Интернет MIB каждый объект должен иметь имя (object identifier), синтаксис и метод кодировки.

Стандарт ASN.1 определяет форму представления информации и имен. Имена переменных MIB соответствуют в свою очередь стандартам ISO и CCITT. Структура имен носит иерархический характер, отображенный на рис. 4.4.13.1.1.

Рис. 4.4.13.1.1 Структура идентификаторов переменных в MIB

В приведенной ниже таблице охарактеризованы четыре простые переменные, идентификаторы которых помещены в нижней части рис. 4.4.13.1.1. Все эти переменные допускают только чтение.

Имя переменной

Тип данных

Описание

Код

udpInDatagrams

counter

Число UDP-дейтограмм, присланных процессам пользователя.

1

udpNoPorts

counter

Число полученных UDP-дейтограмм, для которых отсутствует прикладной процесс в порте назначения.

2

udpInErrors

counter

Число не доставленных UDP-дейтограмм по причинам, отличающимся от отсутствия процесса со стороны порта назначения (напр., ошибка контрольной суммы).

3

udpOutDatagrams

counter

Число посланных UDP-дейтограмм.

4

udpTable

counter

Таблица, содержащая данные о принимающей стороне

5

Ниже приведено описание таблицы (udptable; index = ,), состоящей из двух простых переменных (read-only).

Имя переменной

Тип данных

Описание

udplocaladdress

ipaddress

Местный IP-адрес для данного приемника;

udplocalport

(0 - 65535)

Местный номер порта приемника.

Согласно этой иерархии переменные, соответствующие ICMP, должны иметь префикс (идентификатор) 1.3.6.1.2.1.5 или в символьном выражении iso.org.dod.internet.mgmt.mib.icmp. Если вы хотите узнать значение какой-то переменной, следует послать запрос, содержащий соответствующий префикс и суффикс, последний определяет имя конкретной переменной. Для простой переменной суффикс имеет вид .0. Ветвь структуры на рис. 4.4.13.1.1, завершающейся узлом Interfaces (2) имеет продолжение в виде ifTable(2) и ifEntry(1). Таким образом переменная ifInUcastPkts будет иметь представление 1.3.6.1.2.1.2.2.1.11.

Помимо стандартного набора переменных и таблиц MIB возможно использование индивидуальных расширений этой базы данных. Это можно продемонстрировать на примере MIB маршрутизаторов Cisco (рис. 4.4.13.1.2).

Рис. 4.4.13.1.2. Расширение базы данных mib маршрутизаторов Cisco

Префикс 1.3.6.1.4.1. является стандартным, далее следует расширение, индивидуальное для маршрутизаторов компании Cisco. Например, группа IPcheckpoint accounting позволяет контролировать поток байтов с определенных адресов локальной сети, что бывает важно при работе с коммерческими провайдерами услуг.

Коды-префиксы для различных производителей телекоммуникационного оборудования приведены в таблице 4.4.13.1.7.

Таблица 4.4.13.1.7 Коды-префиксы производителей

Код префикса

Название фирмы

0

Зарезервировано

1

Proteon

2

IBM

3

CMU

4

UNIX

5

ACC

6

TWG

7

Cayman

8

PSI

9

Cisco

10

NSC

11

HP

12

Epilogue

13

U of Tennessee

14

BBN

15

Xylogics, inc.

16

Unisys

17

Canstar

18

Wellfleet

19

TRW

20

MIT

Группа локальных переменных IP checkpoint accounting (1.3.6.1.4.1.9.2.4.7.1) представляет собой таблицу, содержащую в каждом рекорде по четыре переменных (в скобках указан суффикс адреса MIBдля переменной):

  • ckactbyts [4] - число переданных байт,
  • ckactdst [2] - адрес места назначения,
  • ckactpkts [3] - число переданных пакетов
  • ckactsrc [1] - адрес отправителя

Маршрутизаторы Cisco поддерживают две базы данных: active accounting и checkpoint accounting. В первую заносятся текущие результаты измерения входящего и исходящего трафика. Эти результаты копируются в базу данных checkpoint accounting и, если там уже имеются предыдущие данные, они объединяются. Для очистки базы данных checkpointed database выдается команда clear IP accounting, а для базы checkpoint - clear IP accounting checkpoint (для использования этих команд необходимы системные привилегии). Объем памяти, выделяемой для этих баз данных задается командой IP accounting-threshold <значение>, по умолчанию максимальное число записей в базе данных равно 512.

Лучшим способом закрепить в памяти все вышесказанное является использование программы SNMPI (SNMP initiator) или ее аналога. Если в вашем распоряжении имеется ЭВМ, работающая под unix, например SUN, вы можете попутно узнать много полезного о вашей локальной сети. Ниже описан синтаксис обращения к SNMPI.

snmpi [-a agent] [-c community] [-f file] [-p portno] [-d] [-v] [-w]

SNMPI - крайне простая программа, используемая для тестирования SNMPD. Для того чтобы проверить, работает ли она, выдайте команду:

% SNMPI dump

Следует отметить, что в ответ на эту операцию будет произведена весьма объемная выдача.

Опция -a предлагает возможность ввести адрес SNMP-объекта - имя ЭВМ, IP-адрес или транспортный адрес. По умолчанию это местная ЭВМ. Аналогично опция -p позволяет задать номер UDP-порта. По умолчанию это порт 161.

Опция -c позволяет задать групповой пароль (community) для snmp-запроса. По умолчанию - это public, т.е. свободный доступ.

Опция -f позволяет выбрать файл, содержащий откомпилированные описания mib-модулей. По умолчанию - это objects.defs.

Опция -w включает режим наблюдения, осуществляя выдачу на терминал всех служебных сообщений. Уход из программы по команде quit (q).

Если вы работаете на IBM/PC, и ваша машина подключена к локальной сети, получите допуск к одной из UNIX-машин в сети (если вы его не имели) и приступайте. Можно начать с обращения типа:

SNMPI -a 193.124.224.33 (адрес или символьное имя надо взять из вашей локальной сети)

Машина откликнется, отобразив на экране SNMPI>, это означает, что программа имеется и вы можете вводить любые команды.

Начать можно со знакомства с системными переменными системы (в дальнейшем курсивом выделены команды, введенные с клавиатуры):

SNMPI> get sysdescr.0

snmpi> sysdescr.0="GS software (gs3-k), version 9.1(4) [fc1], software copyright (c) 1986-1993 by cisco systems, inc. compiled thu 25-mar-93 09:49 by daveu"

snmpi> get sysobjectid.0
snmpi> sysobjectid.0=1.3.6.1.4.1.9.1.1
snmpi> get sysuptime.0
snmpi> sysuptime.0=14 days, 7 hours, 0 minutes, 15.27 seconds (123481527 timeticks)
snmpi> get sysservices.0
snmpi> sysservices.0=0x6

Код 0x06 (sysservices.0) представляет собой сумму кодов уровней модели iso, поддерживаемых системой. Для справок: 0x01 - физический уровень; 0x02 - связной уровень; 0x04 - Интернет; 0x08 - связь точка-точка; 0x40 - прикладной уровень.

Если вы хотите получить информацию о состоянии интерфейсов на одной из ЭВМ, подключенных к вашей локальной сети (команды вызова snmpi далее не повторяются; в ниже приведенных примерах в круглых скобках помещены комментарии автора), выдайте команды:

SNMPI> next iftabl (команда next в данном случае соответствует запросу get-next, здесь понятие "следующий" подразумевает порядок переменных в MIB)

snmpi> ifindex.1=1
snmpi> get ifdescr.1
snmpi> ifdescr.1="ethernet0"
snmpi> get iftype.1
snmpi> iftype.1=ethernet-csmacd(6)
snmpi> get ifmtu.1
snmpi> ifmtu.1=1500
snmpi> get ifspeed.1
snmpi> ifspeed.1=10000000 (10Мб/с ethernet)
snmpi> get ifphysaddress.1
snmpi> ifphysaddress.1=0x00:00:0c:02:3a:49 (физический адрес интерфейса)
snmpi> next ifdescr.1 iftype.1 ifmtu.1 ifspeed.1 ifphysaddress.1
snmpi> ifdescr.2="serial0"
iftype.2=proppointtopointserial(22)
ifmtu.2=1500

ifspeed.2=2048000 (2 Мбит/c радиорелейный последовательный канал, спутниковый канал был бы охарактеризован точно также).

ifphysaddress.2=

В приведенном примере размеры пересылаемых блоков для Ethernet и радиорелейного последовательного канала идентичны и равны 1500. Помните, что SLIP-канал характеризуется как pointtopointserial, а не slip. Скорость обмена по SLIP-каналу не сообщается.

Теперь просмотрим некоторые UDP-переменные. Например:

SNMPI> next UDP
SNMPI> udpindatagrams.0=98931
SNMPI> next udpindatagrams.0 (обратите внимание на суффикс простой переменной)
SNMPI> udpnoports.0=60009
SNMPI> next udplocaladdress.0
SNMPI>udplocaladdress.193.124.137.14.7=193.124.137.14

(Идентификатор этого объекта - 1.3.6.1.2.1.7.5.1.1.193.124.137.14.7.)

SNMPI> next udplocalport
SNMPI> udplocalport.193.124.137.14.7=7
Если у вас возникла необходимость просмотреть таблицу, например, udptable, это
также можно сделать, используя snmpi:
SNMPI> next udptable
SNMPI> udplocaladdress.193.124.137.14.7=193.124.137.14
SNMPI> next udplocaladdress.193.124.137.14.7
SNMPI> udplocaladdress.193.124.224.33.67=193.124.224.33
SNMPI> next udplocaladdress.193.124.224.33.67
SNMPI> udplocaladdress.193.124.224.33.161=193.124.224.33
SNMPI> next udplocalport.193.124.224.33.67
SNMPI> udplocalport.193.124.224.33.161=161

Ниже показана методика выяснения алгоритма и параметров задания величины тайм-аута:

SNMPI> get tcprtoalgorithm.0 tcprtomin.0 tcprtomax.0 tcpmaxconn.0
SNMPI> tcprtoalgorithm.0=vanj(4) (vanj - алгоритм Ван Джакобсона для расчета времени тайм-аута)

tcprtomin.0=300

(минимальное значение тайм-аута = 300 мс)

tcprtomax.0=60000

(максимальное - 60 сек)

tcpmaxconn.0=-1

(никаких ограничений на число соединений)

Чтобы получить информацию о состоянии таблицы адресных преобразований, выдайте команду: SNMPI -a 193.124.224.33 dump at (процедуры с использование субкоманды dump требуют определенного времени для своего исполнения)

atifindex.1.1.193.124.224.33=

1

atifindex.1.1.193.124.224.35=

1

atifindex.3.1.192.148.166.203=

3

atifindex.3.1.192.148.166.205=

3

atifindex.5.1.145.249.30.33=

5

atifindex.5.1.192.148.166.98=

5

atphysaddress.1.1.193.124.224.33=

0x00:00:0c:02:3a:49

atphysaddress.1.1.193.124.224.35=

0x08:00:20:12:1b:b1

atphysaddress.1.1.193.124.224.40=

0x00:00:cd:f9:0d:e7

atphysaddress.1.1.193.124.224.50=

0x00:00:0c:02:fb:c5

atnetaddress.1.1.193.124.224.33=

193.124.224.33

atnetaddress.1.1.193.124.224.35=

193.124.224.35

atnetaddress.1.1.193.124.224.40=

193.124.224.40

atnetaddress.1.1.193.124.224.50=

193.124.224.50

atnetaddress.1.1.193.124.224.60=

193.124.224.60

Текст выдачи с целью экономии места сокращен.

Обычно элементы таблицы расположены в порядке колонка-ряд. Если вы дошли до края колонки или всей таблицы ЭВМ выдаст вам, в зависимости от реализации программы, имя и значение следующего элемента или сообщение об ошибке.

Чтобы получить полный текст адресной таблицы в рамках SNMPI достаточно выдать команду:

SNMPI> dump ipaddrtable

snmpi> ipadentaddr.192.148.166.222=

192.148.166.222

ipadentaddr.192.168.1.1=

192.168.1.1

ipadentaddr.192.168.1.2=

192.168.1.2

ipadentaddr.193.124.224.33=

193.124.224.33

ipadentaddr.193.124.224.190=

193.124.224.190

ipadentifindex.192.148.166.222=

3

ipadentifindex.192.168.1.1=

4

ipadentifindex.192.168.1.2=

6

ipadentifindex.193.124.224.33=

1

ipadentifindex.193.124.224.190=

5

(Маски субсетей)

ipadentnetmask.192.148.166.222=

255.255.255.224

ipadentnetmask.192.168.1.1=

255.255.255.0

ipadentnetmask.192.168.1.2=

255.255.255.0

ipadentnetmask.193.124.224.33=

255.255.255.224

ipadentnetmask.193.124.224.190=

255.255.255.224

ipadentbcastaddr.192.148.166.222= 1 (Все эти субсети используют для широковещательной адресации одни и те же биты).

ipadentbcastaddr.192.168.1.1=

1

ipadentbcastaddr.192.168.1.2=

1

ipadentbcastaddr.193.124.224.33=

1

ipadentbcastaddr.193.124.224.190=

1

ipadentreasmmaxsize.192.148.166.222= 18024 (С точки зрения фрагментации и последующей сборки дейтограмм данные субсети эквивалентны).

ipadentreasmmaxsize.192.168.1.1=

18024

ipadentreasmmaxsize.192.168.1.2=

18024

ipadentreasmmaxsize.193.124.224.33=

18024

ipadentreasmmaxsize.193.124.224.190=

18024

Данная пропечатка совместно с приведенной для IFtable позволяет получить достаточно полную картину о данной конкретной локальной сети. Чтобы познакомиться с ARP таблицей, можно воспользоваться командой:

sun> arp -a

itepgw.itep.ru (193.124.224.33) at 0:0:c:2:3a:49
nb.itep.ru (193.124.224.60) at 0:80:ad:2:24:b7

и дополнить полученные данные с помощью SNMPI:

SNMPI> dump ipnettomediatable

SNMPI> ipnettomediaifindex.1.193.124.224.33= 1
ipnettomediaifindex.1.193.124.224.35= 1
ipnettomediaifindex.3.192.148.166.193= 3
ipnettomediaifindex.3.192.148.166.196= 3
ipnettomediaifindex.3.193.124.226.110= 3
ipnettomediaifindex.5.145.249.30.33= 5
ipnettomediaifindex.5.192.148.166.100= 5
ipnettomediaphysaddress.1.193.124.224.33= 0x00:00:0c:02:3a:49
ipnettomediaphysaddress.3.192.148.166.196= 0xaa:00:04:00:0c:04
ipnettomediaphysaddress.3.192.148.166.198= 0xaa:00:04:00:0e:04
ipnettomediaphysaddress.3.192.148.166.203= 0x00:00:01:00:54:62
.........................................
ipnettomediaphysaddress.5.145.249.30.33= 0x00:00:0c:02:69:7d
ipnettomediaphysaddress.5.192.148.166.100= 0x00:20:af:15:c1:61
ipnettomediaphysaddress.5.192.148.166.101= 0x08:00:09:42:0d:e8
ipnettomedianetaddress.1.193.124.224.33= 193.124.224.33
ipnettomedianetaddress.1.193.124.224.35= 193.124.224.35
ipnettomedianetaddress.3.192.148.166.193= 192.148.166.193
ipnettomedianetaddress.3.193.124.226.110= 193.124.226.110
ipnettomedianetaddress.5.145.249.30.33= 145.249.30.33
ipnettomediatype.1.193.124.224.33= other(1)
ipnettomediatype.1.193.124.224.35= dynamic(3)
ipnettomediatype.1.193.124.224.37= dynamic(3)
ipnettomediatype.3.192.148.166.195= dynamic(3)
ipnettomediatype.3.192.148.166.222= other(1)
ipnettomediatype.5.193.124.224.190= other(1)
ipnettomediatype.5.193.124.225.33= other(1)
ipnettomediatype.5.193.124.225.35= dynamic(3)

Синтаксис каждого объекта описывается в рамках ASN.1 и показывает побитовое представление объекта. Кодирование объекта характеризует то, как тип объекта отображается через его синтаксис и передается по телекоммуникационным каналам. Кодирование производится в соответствии с базовыми правилами кодирования asn.1. Все описания объектов базируются на типовых шаблонах и кодах asn.1 (см. RFC-1213). Формат шаблона показан ниже:

object (Объект):

Имя типа объекта с соответствующим ему идентификатором объекта (object identifier)

syntax (Синтаксис):
asn.1 описание синтаксиса типа объекта.
definition (Определение):
Текстовое описание типа объекта.
access (доступ):
Опции доступа.
status (состояние):
Статус типа объекта.

Маршруты также являются объектами mib. Согласно требованиям к mib, каждому маршруту в этой базе соответствует запись, схема которой приведена ниже на рис. 4.4.13.1.3:

Рис. 4.4.13.1.3 Формат записи маршрутной таблицы в MIB

Поле место назначения представляет собой IP-адрес конечной точки маршрута. Поле индекс интерфейса определяет локальный интерфейс (физический порт), через который можно осуществить следующий шаг по маршруту. Следующие пять полей (метрика 1-5) характеризуют оценку маршрута. В простейшем случае, например для протокола RIP, достаточно было бы одного поля. Но для протокола OSPF необходимо 5 полей (разные TOS). Поле следующий шаг представляет собой IP-адрес следующего маршрутизатора. Поле тип маршрута имеет значение 4 для опосредованного достижения места назначения; 3 - для прямого достижения цели маршрута; 2 - для нереализуемого маршрута и 1 - для случаев отличных от вышеперечисленных.

Поле протокол маршрутизации содержит код протокола. Для RIP этот код равен 8, для OSPF - 13, для BGP - 14, для IGMP - 4, для прочих протоколов - 1. Поле возраст маршрута описывает время в секундах, прошедшее с момента последней коррекции маршрута. Следующее поле - маска маршрута используется для выполнения логической побитовой операции И над адресом в IP-дейтограммы перед сравнением результата с кодом, хранящимся в первом поле записи (место назначения). Последнее поле маршрутная информация содержит код, зависящий от протокола маршрутизации и обеспечивающий ссылки на соответствующую информацию в базе MIB.

Новым расширением MIB является система удаленного мониторинга сетей (RMON; RFC-1513, -1271). RMON служит для мониторирования сети в целом, а не отдельных сетевых устройств. В RMON предусмотрено 9 объектных групп (см. табл. 4.4.13.1.8).

Таблица 4.4.13.1.8. Функциональные группы RMON

Группа

Назначение

statistics

Таблица, которая отслеживает около 20 статистических параметров сетевого трафика, включая общее число кадров и количество ошибок

history

Позволяет задать частоту и интервалы для измерений трафика

alarm

Позволяет установить порог и критерии, при которых агенты выдают сигнал тревоги

host

Таблица, содержащая все узлы сети, данные по которым приводятся в сетевой статистике

hostTopN

Позволяет создать упорядоченные списки, которые базируются на пиковых значениях трафика группы ЭВМ

matrix

Две таблицы статистики трафика между парами узлов. Одна таблица базируется на адресах узлов-отправителей, другая - на адресах узлов-получателей

filter

Позволяет определить конкретные характеристики кадров в канале. Например, можно выделить TCP-трафик.

packet capture

Работает совместно с группой filter. Позволяет специфицировать объем ресурса памяти, выделяемой для запоминания кадров, которые отвечают критериям filter.

event

Позволяет специфицировать набор параметров или условий, которые должен контролировать агент. Когда условия выполняются, информация о событии записывается в специальный журнал

Для того чтобы реализовать функционирование RMON-агента, сетевая карта должна быть способна работать в режиме 6 (promiscuous mode), когда воспринимаются все пакеты, следующие по кабельному сетевому сегменту.

Previous: 4.4.13 Протокол управления SNMP    UP: 4.4.11 Протоколы маршрутизации (обзор, таблицы маршрутизации, вектор расстояния)
Down: 4.5 Процедуры Интернет    Next: 4.4.13.2 Нотация ASN.1




Партнёры:
PostgresPro
Inferno Solutions
Hosting by Hoster.ru
Хостинг:

Закладки на сайте
Проследить за страницей
Created 1996-2024 by Maxim Chirkov
Добавить, Поддержать, Вебмастеру
