"Выпуск свободной САПР FreeCAD 0.15"
Вариант для распечатки
Пред. тема | След. тема
Форум Разговоры, обсуждение новостей
Изначальное сообщение [ Отслеживать ]

"Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от opennews (??) on 12-Апр-15, 16:42
Увидел свет (http://freecadweb.org/wiki/index.php?title=Release_notes_015...) релиз открытой системы параметрического (https://ru.wikipedia.org/wiki/%D0%9F%D0%...) 3D-моделирования FreeCAD 0.15 (http://www.freecadweb.org/), пытающейся конкурировать с полнофункциональными коммерческими САПР, такими как CATIA,  Solid Edge и SolidWorks. Несмотря на то, что основным назначением FreeCAD является машиностроение и разработка дизайна новых продуктов, система может использоваться и в других областях, таких как архитектурное проектирование.


FreeCAD позволяет меняя параметры модели обыгрывать различные варианты проектирования и оценивать работу в различные моменты разработки модели. Код FreeCAD распространяется под лицензией LGPL и отличается гибкими возможностями кастомизации  и наращивания функциональности через подключение дополнений. Интерфейс построен с использованием библиотеки Qt. Дополнения могут создаваться на языке Python. Поддерживается сохранение  и загрузка моделей в различных форматах, в том числе в STEP, IGES и STL.

<center><a href="http://freecadweb.org/wiki/images/4/4e/Spark-Plug-Plane.jpg&... src="https://www.opennet.ru/opennews/pics_base/0_1428834689.jpg" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

Основные новшества (http://freecadweb.org/wiki/index.php?title=Release_notes_015...) FreeCAD 0.15:

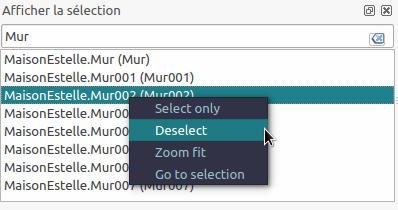

-  В окно выбора объектов добавлена возможность поиска внутри выбранных элементов;
<center><a href="http://freecadweb.org/wiki/images/0/0f/FeatureSelectionView.... src="https://www.opennet.ru/opennews/pics_base/0_1428839502.jpg" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>
-  Представленная в прошлом выпуске новая система единиц измерения (http://freecadweb.org/wiki/index.php?title=Quantity) задействована почти во всех модулях FreeCAD, включая Sketcher, Draft и Arch;

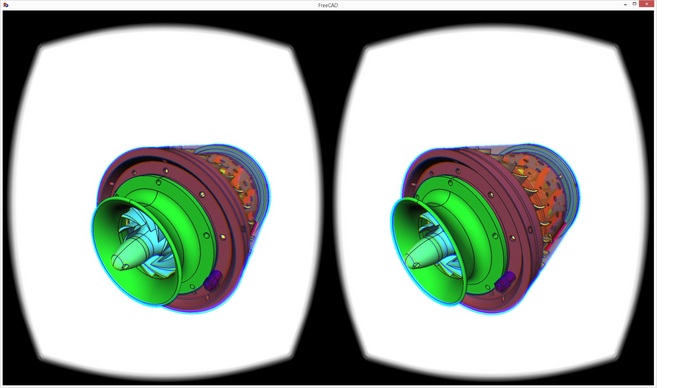

-  Поддержка просмотра 3D-модели проектируемого объекта на шлеме виртуальной реальности Occulus Rift;
<center><a href="http://forum.freecadweb.org/download/file.php?id=7856&sid=ae... src="https://www.opennet.ru/opennews/pics_base/0_1428839345.png" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

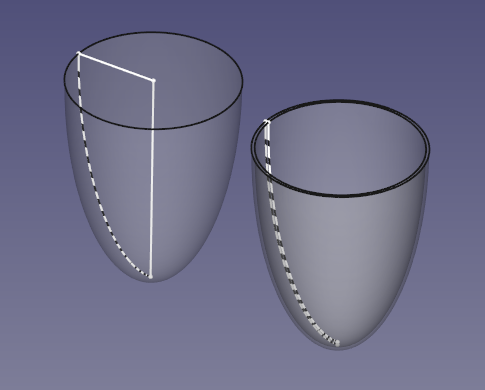

-  В окружение для создания эскизов 2D-фигур (Sketcher (http://freecadweb.org/wiki/index.php?title=Sketcher_Workbench)) добавлены полноценные средства для использования эллипсов, реализована функция быстрого слияния фигур, а также представлены инструменты для выявления избыточных или взаимоисключающих ограничений.

<center><a href="http://freecadweb.org/wiki/images/f/f0/Ellipse-example.png&q... src="https://www.opennet.ru/opennews/pics_base/0_1428840483.png" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

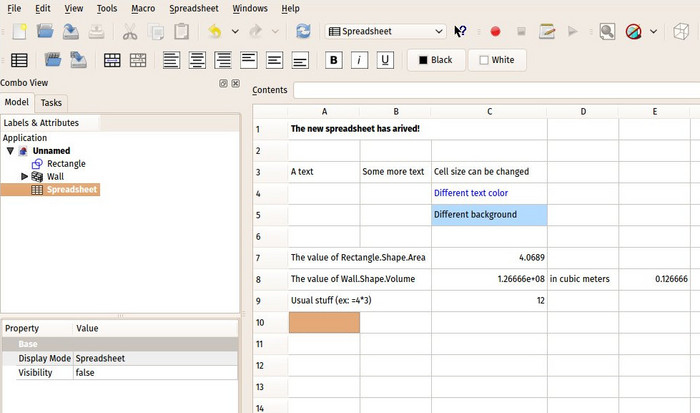

-  Полностью переписано и значительно улучшено окружение электронных таблиц (Spreadsheet (http://freecadweb.org/wiki/index.php?title=Spreadsheet_Workb...)), отражающих параметры моделей. Встроен практически полноценный редактор электронных таблиц.

<center><a href="http://freecadweb.org/wiki/images/2/25/Spreadsheet_screensho... src="https://www.opennet.ru/opennews/pics_base/0_1428839142.jpg" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

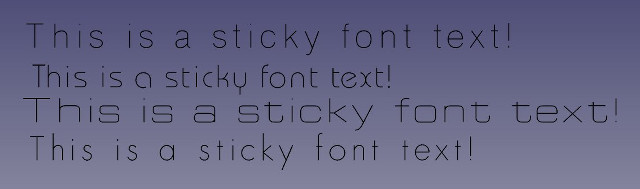

-  В окружение для двумерного рисования (Draft (http://freecadweb.org/wiki/index.php?title=Draft_Workbench)) добавлена возможность использования состоящих из простых линий sticky-шрифтов, оформленных в стиле старых САПР.


<center><a href="http://freecadweb.org/wiki/images/3/3b/Stickyfonts.jpg"... src="https://www.opennet.ru/opennews/pics_base/0_1428840839.jpg" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

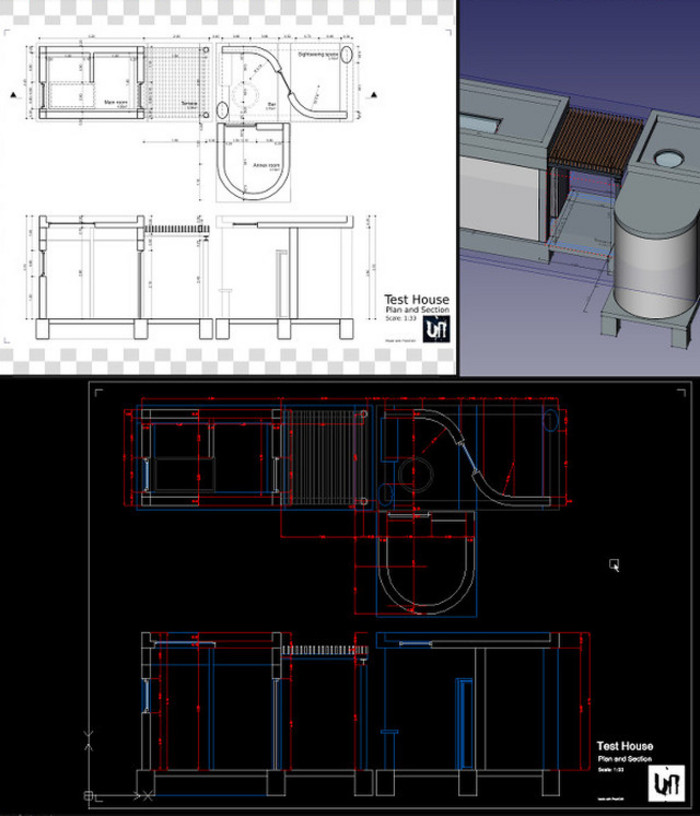

-  В окружении для создания 2D-проекций 3D-моделей (Drawing (http://freecadweb.org/wiki/index.php?title=Drawing_Workbench)) добавлена возможность экспорта в формате DXF (https://ru.wikipedia.org/wiki/DXF).
<center><a href="http://freecadweb.org/wiki/images/b/ba/Drawing-dxf-export.jp... src="https://www.opennet.ru/opennews/pics_base/0_1428841058.jpg" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

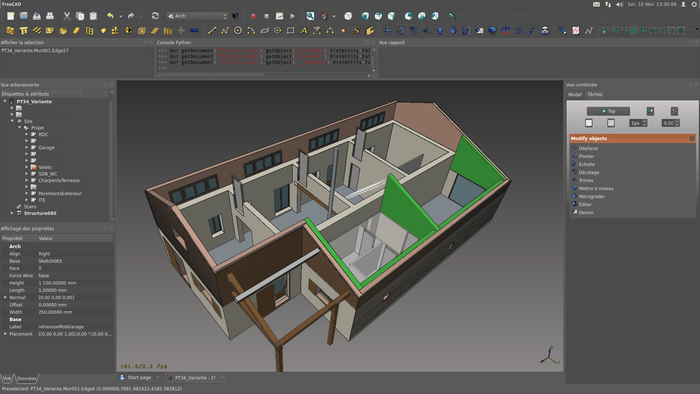

-  Значительно расширены возможности окружения архитектурного проектирования (Arch (http://freecadweb.org/wiki/index.php?title=Arch_Workbench)).  Добавлен фильтр для импорта и экспорта файлов в формате IFC, построенный с использованием библиотеки IfcOpenShell (http://www.ifcopenshell.org/).

<center><a href="http://freecadweb.org/wiki/images/7/77/Rockn_house2.png"... src="https://www.opennet.ru/opennews/pics_base/0_1428835231.png" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

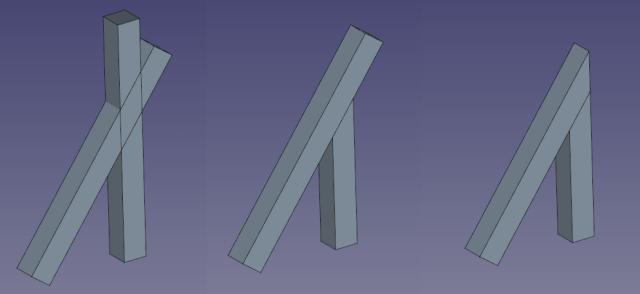

Добавлена возможность отсечения части объектов по плоскости другого объекта.
<center><a href="http://freecadweb.org/wiki/images/f/f1/Arch_CutPlane_example... src="https://www.opennet.ru/opennews/pics_base/0_1428841330.jpg" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

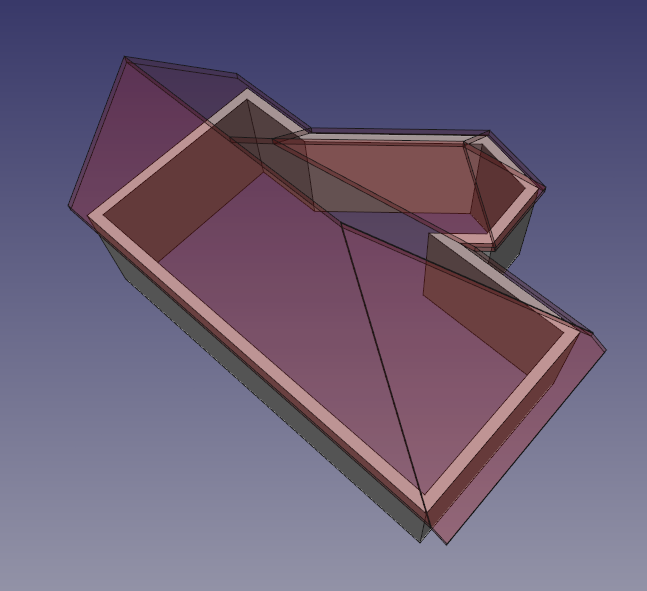

Расширены средства для проектирования кровли.
<center><a href="http://freecadweb.org/wiki/images/6/6b/RoofExample.png"... src="https://www.opennet.ru/opennews/pics_base/0_1428841351.png" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

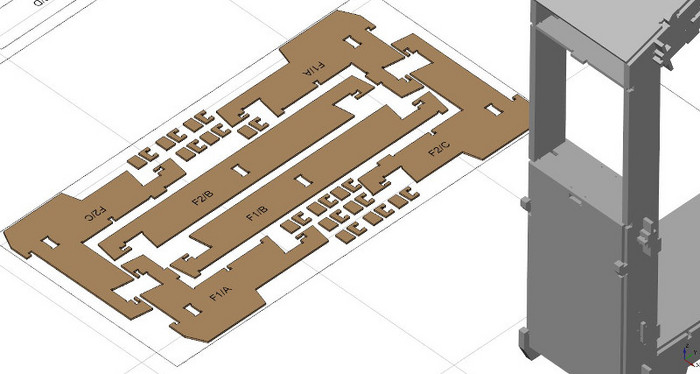

-  Добавлен объект Arch Panel (http://freecadweb.org/wiki/index.php?title=Arch_Panel) для создания панельных конструкций.

<center><a href="http://freecadweb.org/wiki/images/4/4b/Arch_Panel_example.jp... src="https://www.opennet.ru/opennews/pics_base/0_1428841390.jpg" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

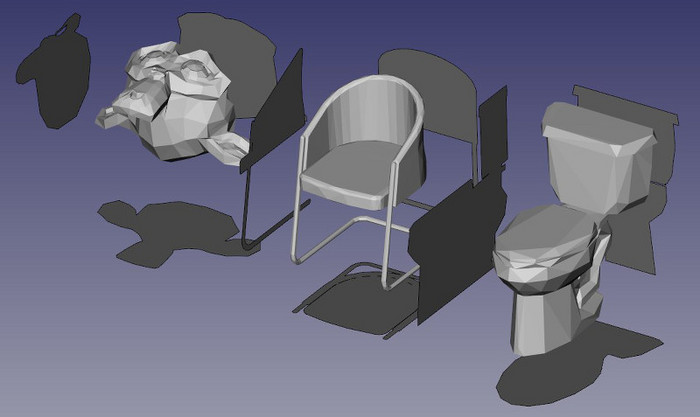

Реализован объект Arch Equipment (http://freecadweb.org/wiki/index.php?title=Arch_Equipment) для размещения оборудования, такого как осветительные приборы, сантехника и предметы интерьера.

<center><a href="http://freecadweb.org/wiki/images/3/32/Arch_equipment_exampl... src="https://www.opennet.ru/opennews/pics_base/0_1428841268.jpg" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

-  Из дополнительных модулей, пригодных для использования с FreeCAD 0.15, отмечаются:


-  Assembly2 (https://github.com/hamish2014/FreeCAD_assembly2) - окружение для проектирования работы сборных многокомпонентных конструкций;
<center><a href="http://freecadweb.org/wiki/images/6/64/Assembly2_example.jpg... src="https://www.opennet.ru/opennews/pics_base/0_1428841711.jpg" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>
-  Drawing Dimensioning (https://github.com/hamish2014/FreeCAD_drawing_dimensioning) - инструмент для удобной расстановки размерности и размещения аннотаций;
<center><a href="http://freecadweb.org/wiki/images/f/f2/Drawing_Dimensioning_... src="https://www.opennet.ru/opennews/pics_base/0_1428841727.jpg" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>

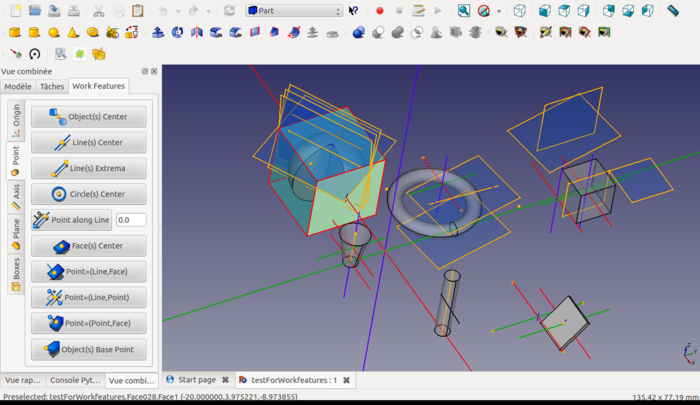

-  WorkFeature (https://github.com/Rentlau/WorkFeature) - набор макросов для упрощения выравнивания и позиционирования объектов.
<center><a href="http://freecadweb.org/wiki/images/9/99/WF.png"><img src="https://www.opennet.ru/opennews/pics_base/0_1428841743.png" style="border-style: solid; border-color: #e9ead6; border-width: 15px;max-width:100%;" title="" border=0></a></center>


URL: http://freecadweb.org/wiki/index.php?title=Release_notes_015...
Новость: https://www.opennet.ru/opennews/art.shtml?num=42026

Ответить | Правка | Cообщить модератору

Оглавление

Сообщения по теме [Сортировка по времени | RSS]


1. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от Аноним (??) on 12-Апр-15, 16:42
А есть ещё что-нибудь из открытого для проектирования планировки комнат и архитектуры домов?
Ответить | Правка | ^ к родителю #0 | Наверх | Cообщить модератору

3. "Выпуск свободной САПР FreeCAD 0.15"  +7 +/
Сообщение от Restle on 12-Апр-15, 16:55
Sweet Home 3D - это бесплатное приложение для дизайна интерьера с возможностью 3D просмотра, которое поможет Вам расположить фурнитуру на двухмерном плане Вашего дома.
Ответить | Правка | ^ к родителю #1 | Наверх | Cообщить модератору

4. "Выпуск свободной САПР FreeCAD 0.15"  –7 +/
Сообщение от Аноним (??) on 12-Апр-15, 17:02
> Written in     Java

Мде, печалька.

Ответить | Правка | ^ к родителю #3 | Наверх | Cообщить модератору

8. "Выпуск свободной САПР FreeCAD 0.15"  +2 +/
Сообщение от Аноним (??) on 12-Апр-15, 17:56
Речь про свободные/опенсорс, а не freeware.
Ответить | Правка | ^ к родителю #3 | Наверх | Cообщить модератору

9. "Выпуск свободной САПР FreeCAD 0.15"  +9 +/
Сообщение от Restle on 12-Апр-15, 17:59
Sweet Home 3D — свободная компьютерная программа с открытым исходным кодом для моделирования интерьера, архитектурной визуализации жилых пространств и плана дома. (WIKI)
Ответить | Правка | ^ к родителю #8 | Наверх | Cообщить модератору

10. "Выпуск свободной САПР FreeCAD 0.15"  –7 +/
Сообщение от Аноним (??) on 12-Апр-15, 18:03
От с этого надо было начинать :)

Но это только интерьер. Весь дом, внешний вид, крышу сделать нельзя?

Ответить | Правка | ^ к родителю #9 | Наверх | Cообщить модератору

17. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от Аноним (??) on 12-Апр-15, 20:54
Не. Можно расставить стены на нескольких этажах и задать толщину межэтажной перегодки (плиты). В принципе, можно сделать весь дом, включая балкон и с наружи его текстурой кирпича залить, но вот крыши вроде бы нет.
Ответить | Правка | ^ к родителю #10 | Наверх | Cообщить модератору

40. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от BSA on 13-Апр-15, 13:22
Google Sketchup 8 или Sketchup Make. Бесплатный. Но не открытый.
Ответить | Правка | ^ к родителю #10 | Наверх | Cообщить модератору

28. "Выпуск свободной САПР FreeCAD 0.15"  +1 +/
Сообщение от Аноним (??) on 12-Апр-15, 22:32
Спасибо, то что нужно.
Ответить | Правка | ^ к родителю #3 | Наверх | Cообщить модератору

29. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от Анономс on 12-Апр-15, 22:37
www.microvellum.com/products/fluid-designer/fluid-designer-download/

Еще на это можно обратить внимание.

Ответить | Правка | ^ к родителю #1 | Наверх | Cообщить модератору

35. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от Full inu (ok) on 13-Апр-15, 09:27
>открытого

Вы хотите сидеть на унитазе из картинки выше?

Ответить | Правка | ^ к родителю #1 | Наверх | Cообщить модератору

46. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от Аноним (??) on 14-Апр-15, 10:33
Внезапно... Gazebo
Ответить | Правка | ^ к родителю #1 | Наверх | Cообщить модератору

5. "Выпуск свободной САПР FreeCAD 0.15"  –1 +/
Сообщение от Beta Version (ok) on 12-Апр-15, 17:20
>CATIA, Solid Edge и SolidWorks

Это всё есть на Linux? И как оно в сравнении с автокадом? А как всё это в сравнении с FreeCAD?

Ответить | Правка | ^ к родителю #0 | Наверх | Cообщить модератору

7. "Выпуск свободной САПР FreeCAD 0.15"  –1 +/
Сообщение от anonymouse on 12-Апр-15, 17:51
FlowSimulation думаю во африка де нету, а жаль.
Ответить | Правка | ^ к родителю #5 | Наверх | Cообщить модератору

11. "Выпуск свободной САПР FreeCAD 0.15"  +9 +/
Сообщение от ДругойАноним on 12-Апр-15, 18:06
Автокад - на момент последнего знакомства(много лет назад) не того класса ПО в сравнении с SolidWorks.
В SolidWorks в числе прочих есть возможность отправки данных на станки с ЧПУ, для выполнения. Так же в числе прочих были модули для учета нагрева материала и соответственно его расширения, учета нагрузок на материал, указания значения погрешностей/посадок для очень точной обработки поверхностей и прочее, т.е уже много лет назад это было ПО для полного цикла работы, от конструирования и до передачи на станки с ЧПУ для производства.
Ответить | Правка | ^ к родителю #5 | Наверх | Cообщить модератору

12. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от Аноним (??) on 12-Апр-15, 18:54
>Это всё есть на Linux?

За катию не скажу, но последних 2х точно нет
>И как оно в сравнении с автокадом?

Оно всё в разы лучше, удобней и быстрей чем притянутое за уши 3D моделирование автокада
>А как всё это в сравнении с FreeCAD?

Да конечно удобней + куча сторонних мощных модулей. Но самое важное, для домашнего простенького параметрического моделирования freecada вполне хватает

Ответить | Правка | ^ к родителю #5 | Наверх | Cообщить модератору

14. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от ano (??) on 12-Апр-15, 19:26
> За катию не скажу, но последних 2х точно нет

А я слышал байку, что для повышения стабильности работы солидовские продукты на некотором заводе под линухом запускают. И изначально он под юнихы был, вроде бы.

Ответить | Правка | ^ к родителю #12 | Наверх | Cообщить модератору

18. "Выпуск свободной САПР FreeCAD 0.15"  +1 +/
Сообщение от Аноним (??) on 12-Апр-15, 21:32
Изначально почти все САПРы пришли с юниксов. Но то было давно и неправда. Сейчас жёстко всё привязано на винапи
Ответить | Правка | ^ к родителю #14 | Наверх | Cообщить модератору

34. "Выпуск свободной САПР FreeCAD 0.15"  –1 +/
Сообщение от SubGun (ok) on 13-Апр-15, 01:49
> И как оно в сравнении с автокадом?

Никак

Ответить | Правка | ^ к родителю #5 | Наверх | Cообщить модератору

6. "Выпуск свободной САПР FreeCAD 0.15"  –5 +/
Сообщение от Аноним (??) on 12-Апр-15, 17:21
Что-то для 3д очков слишком сильно моделька повернута для второго глаза, не очень хорошо выглядит если смотреть, рябит в глазах. Правда я без очков смотрел, но не думаю, что результат в очках будет другим.
Там настраивается
Ответить | Правка | ^ к родителю #0 | Наверх | Cообщить модератору

31. "Выпуск свободной САПР FreeCAD 0.15"  –1 +/
Сообщение от Anonim (??) on 13-Апр-15, 00:00
A чего чела минусуете? Он дело говорит.
Ответить | Правка | ^ к родителю #6 | Наверх | Cообщить модератору

44. "Выпуск свободной САПР FreeCAD 0.15"  –1 +/
Сообщение от Аноним (??) on 13-Апр-15, 22:59
Погугли метод перекрестного взгляда в стереоскопии и опробуй его на этом изображении.
Даже без очков поймешь, что он не прав.
Ответить | Правка | ^ к родителю #31 | Наверх | Cообщить модератору

45. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от Himik (ok) on 13-Апр-15, 23:48
Смотря с какого расстояния смотреть. Если близко, до разворот вплоть до 45 градусов.
Ответить | Правка | ^ к родителю #6 | Наверх | Cообщить модератору

13. "Выпуск свободной САПР FreeCAD 0.15"  –1 +/
Сообщение от Аноним (??) on 12-Апр-15, 19:14
Сборки сделали, радует. Без сборок было тоскливо
Ответить | Правка | ^ к родителю #0 | Наверх | Cообщить модератору

15. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от онаним on 12-Апр-15, 20:06
Что можете посоветовать для рисования схем домовой электропроводки, отопления и проч., желательно, несложного для освоения?
Ответить | Правка | ^ к родителю #0 | Наверх | Cообщить модератору

30. "Выпуск свободной САПР FreeCAD 0.15"  +1 +/
Сообщение от an (??) on 12-Апр-15, 23:01
splan :)
Ответить | Правка | ^ к родителю #15 | Наверх | Cообщить модератору

36. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от unibus on 13-Апр-15, 09:44
Есть российский CAD - nanoCAD http://www.nanocad.ru/
Ядром CAD можно пользоваться бесплатно, а интересующие вас компоненты платные.
Ответить | Правка | ^ к родителю #15 | Наверх | Cообщить модератору

39. "Выпуск свободной САПР FreeCAD 0.15"  +2 +/
Сообщение от Аноним (??) on 13-Апр-15, 13:18
А где там GNU/Linux ?
Ответить | Правка | ^ к родителю #36 | Наверх | Cообщить модератору

16. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от Аноним (??) on 12-Апр-15, 20:31
солид есть под линь и соляру
Ответить | Правка | ^ к родителю #0 | Наверх | Cообщить модератору

32. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от Роман (??) on 13-Апр-15, 00:35
Пруф давай
Ответить | Правка | ^ к родителю #16 | Наверх | Cообщить модератору

33. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от prokoudine email(??) on 13-Апр-15, 01:33
Под линукс и соляру был PRO/E, и его поддержка для обеих платформ давно прекращена. Солида под Linux, ЕМНИП, никогда не было.
Ответить | Правка | ^ к родителю #32 | Наверх | Cообщить модератору

38. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от svsd_val (ok) on 13-Апр-15, 11:45
Весьма неплохо, будем надеется на динамичное развитие проекта =)
Ответить | Правка | ^ к родителю #0 | Наверх | Cообщить модератору

42. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от Kaiwas on 13-Апр-15, 15:34
Замоделить дом можно в blender.
А вот для чертежей (некоммерческих) разве только draftsight и есть.
variCad какой-то не удобный.

О bim проектировании пока только мечтать приходится.
Есть bim-надстройка для bricksCAD. но он далеко не бесплатный.

Ответить | Правка | ^ к родителю #0 | Наверх | Cообщить модератору

43. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от prokoudine email(??) on 13-Апр-15, 17:11
Автор фрикадовского модуля Arch свои коммерческие архитектурные проекты делает в комбинации Blender+FreeCAD.

Чтобы полноценно BIM запилить во FreeCAD одного разработчика всё-таки маловато (и даже двух, если считать Томаса Крийнена, автора IfcOpenShell). Но прогресс есть.

Ответить | Правка | ^ к родителю #42 | Наверх | Cообщить модератору

47. "Выпуск свободной САПР FreeCAD 0.15"  +/
Сообщение от soarin (ok) on 17-Апр-15, 06:34
draftsight вообще жесть. Как его зарегистрировать, вообще не понятно. Чего я только не делал - не приходит письмо с кодом активации. Проблема массовая, решения не нашёл.
Ответить | Правка | ^ к родителю #42 | Наверх | Cообщить модератору

Архив | Удалить

Рекомендовать для помещения в FAQ | Индекс форумов | Темы | Пред. тема | След. тема




Партнёры:
PostgresPro
Inferno Solutions
Hosting by Hoster.ru
Хостинг:

Закладки на сайте
Проследить за страницей
Created 1996-2024 by Maxim Chirkov
Добавить, Поддержать, Вебмастеру
