Построение графиков для мониторинга состояние оборудования (monitoring snmp linux gentoo lm_sensor)


<< Предыдущая ИНДЕКС Исправить src / Печать Следующая >>
Ключевые слова: monitoring, snmp, linux, gentoo, lm_sensor,  (найти похожие документы)

From: Дмитрий Попов <incvega@gmail.com.>
Newsgroups: email
Date: Mon, 27 Dec 2007 14:31:37 +0000 (UTC)
Subject: Построение графиков для мониторинга состояние оборудования

Связка: GENTOO+NET-SNMP+APACHE+PGSQL+PHP+BASH+ lm_sensor.
Живая система: http://eagle.gameway.ru

Схема



План работ:

   1) Подготовка ядра (включение lm_sensor)
   2) Компилирование пакета NET-SNMP с lm_sensor
   3) Установка PGSQL
      а) Создание базы таблиц
   4) Перенаправление данных с сенсоров в базу.(bash)
   5) Установка Apache + PHP+ GD
   6) Установка библиотеки JpGraph

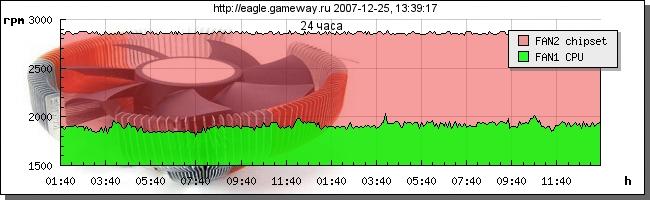

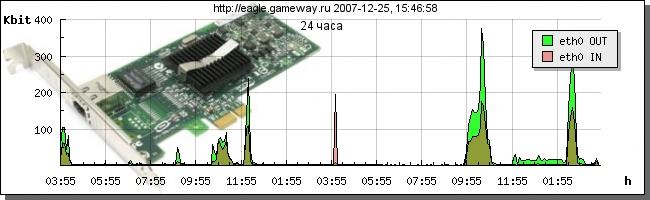

   7) Строим график.






1. Подготовка ядра

Введение

   Для  начала, пройдемся по основным моментам. В начале необходимо четко
   спланировать  для  чего ваш сервер собственно предназначен. Продумайте
   какая нагрузка на нем будет. В моем примере на машине установленно все
   программы, но это делалось все в домашних условиях. Если действительно
   кто-то  захочет  повторить эту связку , я бы рекомендовал разбить на 3
   основные части.


       1) PgSQL
       2) Apache+php+gd
       3) Net-SNMP и lm_sensors


   Первые  два  пункта  на  ваше  усмотрение, а вот 3й, это думаю базовые
   пакеты  которые  необходимо  поставить  на "любой" cервер. На практике
   бывает  а  "вот  вот  не  плохо  бы  иметь  график по тем-то данным" и
   начинается  апгрейд  программ и хвост который тянет только проблемы за
   собой. Вывод: планируйте зарание.

   Как  показала  практика  данные  не  бывают  лишними,  другое  дело их
   использовать! В данном материале я показал только одну маленькую часть
   того , что можно построить имея под рукой базовые пакеты не прибегая к
   установке  таких программ  как MRTG,RDDTOOL итд,  мне захотелосьсамому
   пощупать,  как  это  строиться  и как это работает. Тем более когда вы
   закладывается  собственную  математику   вы  точно  понимаете как  это
   работает  и  вы  уверенны  что  это правильно работает!  Я использовал
   готовую  библиотеку "JpGraph" в которой опеределены уже все классы для
   построения  графиков  и  это очень форсировало проект. И так результат
   всех  моих  изобретений  доступен 24 часа на http://eagle.gameway.ru .
   Если  кого  заинтересовал  этот проект для реализации  в крупной сети:
   incvega@gmail.com


1.1  Выбор дистрибутива

   Я использовал для своих эксперементов Gentoo Linux 2007.0  уверен, что
   это все работает и на других дистрибутивах выбор за вами .

   Нам необходимо включить поддержку lm_sensors для нашего оборудования.

   И так подготовим наше ядро:

           root# cd /usr/src/linux
           root# make menuconfig


   Результат ваших страданий должен быть отражен в .config каждый найдет,
   тот  модуль  кторый  ему  нужен.  Добавлю только, что использовалось в
   качестве тестов

           CPU: Intel Celetron
           MB: Gigabyte ICH7

           # I2C Algorithms
           #
           CONFIG_I2C_ALGOBIT=m
           CONFIG_I2C_ALGOPCF=m
           CONFIG_I2C_ALGOPCA=m

           #
           # I2C Hardware Bus support
           #
           CONFIG_I2C_ALI1535=m
           CONFIG_I2C_ALI1563=m
           CONFIG_I2C_ALI15X3=m
           CONFIG_I2C_AMD756=m
           CONFIG_I2C_AMD756_S4882=m
           CONFIG_I2C_AMD8111=m
           CONFIG_I2C_I801=m
           CONFIG_I2C_I810=m
           CONFIG_I2C_PIIX4=m
           CONFIG_I2C_ISA=m
           CONFIG_I2C_NFORCE2=m
           CONFIG_I2C_OCORES=m
           CONFIG_I2C_PARPORT_LIGHT=m
           CONFIG_I2C_PROSAVAGE=m
           CONFIG_I2C_SAVAGE4=m
           CONFIG_I2C_SIMTEC=m
           CONFIG_SCx200_ACB=m
           CONFIG_I2C_SIS5595=m
           CONFIG_I2C_SIS630=m
           CONFIG_I2C_SIS96X=m
           CONFIG_I2C_STUB=m
           CONFIG_I2C_TINY_USB=m
           CONFIG_I2C_VIA=m
           CONFIG_I2C_VIAPRO=m
           CONFIG_I2C_VOODOO3=m

           #
           # Miscellaneous I2C Chip support
           #
           CONFIG_SENSORS_DS1337=m
           CONFIG_SENSORS_DS1374=m
           CONFIG_SENSORS_EEPROM=m
           CONFIG_SENSORS_PCF8574=m
           CONFIG_SENSORS_PCA9539=m
           CONFIG_SENSORS_PCF8591=m
           CONFIG_SENSORS_MAX6875=m
           # CONFIG_I2C_DEBUG_CORE is not set
           # CONFIG_I2C_DEBUG_ALGO is not set
           # CONFIG_I2C_DEBUG_BUS is not set
           # CONFIG_I2C_DEBUG_CHIP is not set

           #
           # SPI support
           #
           # CONFIG_SPI is not set
           # CONFIG_SPI_MASTER is not set

           #
           # Dallas's 1-wire bus
           #
           # CONFIG_W1 is not set
           CONFIG_HWMON=y
           CONFIG_HWMON_VID=m
           CONFIG_SENSORS_ABITUGURU=m
           CONFIG_SENSORS_AD7418=m
           CONFIG_SENSORS_ADM1021=m
           CONFIG_SENSORS_ADM1025=m
           CONFIG_SENSORS_ADM1026=m
           CONFIG_SENSORS_ADM1029=m
           CONFIG_SENSORS_ADM1031=m
           CONFIG_SENSORS_ADM9240=m
           CONFIG_SENSORS_K8TEMP=m
           CONFIG_SENSORS_ASB100=m
           CONFIG_SENSORS_ATXP1=m
           CONFIG_SENSORS_DS1621=m
           CONFIG_SENSORS_F71805F=m
           CONFIG_SENSORS_FSCHER=m
           CONFIG_SENSORS_FSCPOS=m
           CONFIG_SENSORS_GL518SM=m
           CONFIG_SENSORS_GL520SM=m
           CONFIG_SENSORS_CORETEMP=m
           CONFIG_SENSORS_IT87=m
           CONFIG_SENSORS_LM63=m
           CONFIG_SENSORS_LM75=m
           CONFIG_SENSORS_LM77=m
           CONFIG_SENSORS_LM78=m
           CONFIG_SENSORS_LM80=m
           CONFIG_SENSORS_LM83=m
           CONFIG_SENSORS_LM85=m
           CONFIG_SENSORS_LM87=m
           CONFIG_SENSORS_LM90=m
           CONFIG_SENSORS_LM92=m
           CONFIG_SENSORS_MAX1619=m
           CONFIG_SENSORS_MAX6650=m
           CONFIG_SENSORS_PC87360=m
           CONFIG_SENSORS_PC87427=m
           CONFIG_SENSORS_SIS5595=m
           CONFIG_SENSORS_SMSC47M1=m
           CONFIG_SENSORS_SMSC47M192=m
           CONFIG_SENSORS_SMSC47B397=m
           CONFIG_SENSORS_VIA686A=m
           CONFIG_SENSORS_VT1211=m
           CONFIG_SENSORS_VT8231=m
           CONFIG_SENSORS_W83781D=m
           CONFIG_SENSORS_W83791D=m
           CONFIG_SENSORS_W83792D=m
           CONFIG_SENSORS_W83793=m
           CONFIG_SENSORS_W83L785TS=m
           CONFIG_SENSORS_W83627HF=m
           CONFIG_SENSORS_W83627EHF=m
           CONFIG_SENSORS_HDAPS=m
           CONFIG_SENSORS_APPLESMC=m


   Далее

           eagle linux # emerge -pv lm_sensors

           These are the packages that would be merged, in order:
           Calculating dependencies... done!
           [ebuild   R   ] sys-apps/lm_sensors-2.10.4  USE="-sensord" 911 kB


   Суммарный результат вашего старания должен быть такой

           eagle linux # lsmod
           Module                  Size  Used by
           it87                            19856  0
           hwmon_vid               6400  1 it87
           i2c_isa                       7168  1 it87
           i2c_i801                     11280  0
           eagle linux # sensors
           it8718-isa-0290
           Adapter: ISA adapter
           in0:       +1.36 V  (min =  +0.00 V, max =  +4.08 V)
           in1:       +1.82 V  (min =  +0.00 V, max =  +4.08 V)
           in2:       +3.34 V  (min =  +0.00 V, max =  +4.08 V)
           in3:       +4.08 V  (min =  +0.00 V, max =  +4.08 V)   ALARM
           in4:       +3.07 V  (min =  +0.00 V, max =  +4.08 V)
           in5:       +0.03 V  (min =  +0.00 V, max =  +4.08 V)
           in6:       +1.23 V  (min =  +0.00 V, max =  +4.08 V)
           in7:       +4.08 V  (min =  +0.00 V, max =  +4.08 V)   ALARM
           in8:       +4.08 V
           fan1:     1901 RPM  (min =    0 RPM)
           fan2:     2872 RPM  (min =    0 RPM)
           fan3:        0 RPM  (min =    0 RPM)
           temp1:        -53°C   (low   =   +127°C,  high  =   +127°C)   sensor = thermistor
           temp2:         -2°C   (low   =   +127°C,  high  =   +127°C)   sensor = thermistor
           temp3:       +42°C  (low  =  +127°C, high =   +90°C)   sensor = diode
           vid:      +1.088 V
           eagle linux #


   Необходимо  добавить его соответсвующий уровень загрузки (rc.d) у меня
   он в default:

           eagle linux # rc-config show
           Status of init scripts in runlevel default
             apache2                   [started]
             lm_sensors                [started]
             local                     [started]
             named                     [started]
             net.eth0                  [started]
             netmount                  [started]
             ntpd                      [started]
             postgresql                [started]
             snmpd                     [started]
             sshd                      [started]
             syslog-ng                 [started]
             vixie-cron                [started]


2. Компилирование пакета NET-SNMP с lm_sensor


   В  Gentoo этот процес занимает не долгое время и поиск. Выбираем флаги
   и собираем его с нашим lm_sensor.


           eagle linux # emerge -pv net-snmp

           These are the packages that would be merged, in order:

           Calculating dependencies... done!

           [ebuild       U   ]   net-analyzer/net-snmp-5.4.1-r1  [5.4]  USE="ipv6
           lm_sensors perl python%* ssl tcpd -X -diskio* -doc -elf* -mfd-rewrites
           -minimal -rpm (-selinux) -sendmail -smux" 5,003 kB

           Total: 1 package (1 upgrade), Size of downloads: 5,003 kB


   Необходимо  отредактировать   по  вашему  вкусу snmpd.  и добавить его
   соответсвующий уровень загрузки (rc.d) у меня он в default:

           eagle linux # rc-config show

           Status of init scripts in runlevel default
             apache2                   [started]
             lm_sensors                [started]
             local                     [started]
             named                     [started]
             net.eth0                  [started]
             postgresql                [started]
             snmpd                     [started]
             sshd                      [started]
             syslog-ng                 [started]
             vixie-cron                [started]


   Тестирование сводится к тому чтобы увидеть следующее:

           eagle snmp #snmpwalk -v 2c -c public localhost .1.3.6.1.4.1.2021.13.16

           LM-SENSORS-MIB::lmTempSensorsIndex.1 = INTEGER: 0
           LM-SENSORS-MIB::lmTempSensorsIndex.2 = INTEGER: 1
           LM-SENSORS-MIB::lmTempSensorsIndex.3 = INTEGER: 2
           LM-SENSORS-MIB::lmTempSensorsDevice.1 = STRING: temp1
           LM-SENSORS-MIB::lmTempSensorsDevice.2 = STRING: temp2
           LM-SENSORS-MIB::lmTempSensorsDevice.3 = STRING: temp3
           LM-SENSORS-MIB::lmTempSensorsValue.1 = Gauge32: 4294914296
           LM-SENSORS-MIB::lmTempSensorsValue.2 = Gauge32: 4294965296
           LM-SENSORS-MIB::lmTempSensorsValue.3 = Gauge32: 42000
           LM-SENSORS-MIB::lmFanSensorsIndex.1 = INTEGER: 0
           LM-SENSORS-MIB::lmFanSensorsIndex.2 = INTEGER: 1
           LM-SENSORS-MIB::lmFanSensorsIndex.3 = INTEGER: 2
           LM-SENSORS-MIB::lmFanSensorsDevice.1 = STRING: fan1
           LM-SENSORS-MIB::lmFanSensorsDevice.2 = STRING: fan2
           LM-SENSORS-MIB::lmFanSensorsDevice.3 = STRING: fan3
           LM-SENSORS-MIB::lmFanSensorsValue.1 = Gauge32: 1923
           LM-SENSORS-MIB::lmFanSensorsValue.2 = Gauge32: 2848
           LM-SENSORS-MIB::lmFanSensorsValue.3 = Gauge32: 0
           LM-SENSORS-MIB::lmMiscSensorsIndex.1 = INTEGER: 0
           LM-SENSORS-MIB::lmMiscSensorsIndex.2 = INTEGER: 1
           LM-SENSORS-MIB::lmMiscSensorsIndex.3 = INTEGER: 2
           LM-SENSORS-MIB::lmMiscSensorsIndex.4 = INTEGER: 3
           LM-SENSORS-MIB::lmMiscSensorsIndex.5 = INTEGER: 4
           LM-SENSORS-MIB::lmMiscSensorsIndex.6 = INTEGER: 5
           LM-SENSORS-MIB::lmMiscSensorsIndex.7 = INTEGER: 6
           LM-SENSORS-MIB::lmMiscSensorsIndex.8 = INTEGER: 7
           LM-SENSORS-MIB::lmMiscSensorsIndex.9 = INTEGER: 8
           LM-SENSORS-MIB::lmMiscSensorsIndex.10 = INTEGER: 9
           LM-SENSORS-MIB::lmMiscSensorsIndex.11 = INTEGER: 10
           LM-SENSORS-MIB::lmMiscSensorsDevice.1 = STRING: in0
           LM-SENSORS-MIB::lmMiscSensorsDevice.2 = STRING: in1
           LM-SENSORS-MIB::lmMiscSensorsDevice.3 = STRING: in2
           LM-SENSORS-MIB::lmMiscSensorsDevice.4 = STRING: in3
           LM-SENSORS-MIB::lmMiscSensorsDevice.5 = STRING: in4
           LM-SENSORS-MIB::lmMiscSensorsDevice.6 = STRING: in5
           LM-SENSORS-MIB::lmMiscSensorsDevice.7 = STRING: in6
           LM-SENSORS-MIB::lmMiscSensorsDevice.8 = STRING: in7
           LM-SENSORS-MIB::lmMiscSensorsDevice.9 = STRING: in8
           LM-SENSORS-MIB::lmMiscSensorsDevice.10 = STRING: vid
           LM-SENSORS-MIB::lmMiscSensorsDevice.11 = STRING: alarms
           LM-SENSORS-MIB::lmMiscSensorsValue.1 = Gauge32: 1360
           LM-SENSORS-MIB::lmMiscSensorsValue.2 = Gauge32: 1824
           LM-SENSORS-MIB::lmMiscSensorsValue.3 = Gauge32: 3343
           LM-SENSORS-MIB::lmMiscSensorsValue.4 = Gauge32: 4080
           LM-SENSORS-MIB::lmMiscSensorsValue.5 = Gauge32: 3072
           LM-SENSORS-MIB::lmMiscSensorsValue.6 = Gauge32: 32
           LM-SENSORS-MIB::lmMiscSensorsValue.7 = Gauge32: 1231
           LM-SENSORS-MIB::lmMiscSensorsValue.8 = Gauge32: 4080
           LM-SENSORS-MIB::lmMiscSensorsValue.9 = Gauge32: 4080
           LM-SENSORS-MIB::lmMiscSensorsValue.10 = Gauge32: 1088
           LM-SENSORS-MIB::lmMiscSensorsValue.11 = Gauge32: 34832000


   Если вы добились этого, то пловина успеха за вами есть.


3. Установка PGSQL

           eagle snmp # emerge -pv postgresql

           These are the packages that would be merged, in order:

           Calculating dependencies... done!
           [ebuild    R    ]  dev-db/postgresql-8.0.13   USE="nls pam perl python
           readline ssl xml* zlib -doc -kerberos -pg-intdatetime (-selinux) -tcl*
           -test" 7,796 kB

           Total: 1 package (1 reinstall), Size of downloads: 7,796 kB

           eagle snmp #


   Выбираем  флаги  и  собираем нашу базу PGSQL (или альтернативную"up to
   you )") создаем базу.

   Cоздание таблицы для данных:

           CREATE sequence msg_seq_num_ip;
           CREATE TABLE snmpwalk_cron_ip (
               id   bigint  default nextval('msg_seq_num_ip'),
               oid_id          text,
               host_ip         inet,
               value_trap      bigint,
               current_ts     timestamp(0)  without  time zone NOT NULL DEFAULT now()
           );


   Результат создания должен быть следующий:

   24houts=# SELECT * from snmpwalk_cron_ip limit 1;

            id   |          oid_id            |    host_ip    |   value_trap  |  current_ts
           ----+--------------------------+-----------+------------+-----------------------
              1  | .1.3.6.1.4.1.2021.4.11.0 | 127.0.0.1 |     504536 | 2007-11-22  11:15:02
           (1 row)


4. Перенаправление данных с сенсоров в базу.(bash)


   Для начало создадим   скрипт с правами 711:

           linux# touch sensor.sh


   и добавим следующие строки:

           #!/bin/bash
           # описание значения который нам нужен
           OID3=".1.3.6.1.4.1.2021.13.16.2.1.3.3"
           OID4=".1.3.6.1.4.1.2021.13.16.3.1.3.1"
           OID5=".1.3.6.1.4.1.2021.13.16.3.1.3.2"
           #
           HOST="127.0.0.1"
           TEMP1=`snmpwalk  -v 2c -c public1 localhost $OID3 |awk ' BEGIN {FS = " ";} {print $4 }'`
           FAN1=`snmpwalk  -v  2c -c public1 localhost $OID4 |awk ' BEGIN {FS = " ";} {print $4 }'`
           FAN2=`snmpwalk  -v  2c -c public1 localhost $OID5 |awk ' BEGIN {FS = " ";} {print $4 }'`

           # Запись в базу
           psql -d post57 -U vega -c "INSERT INTO snmpwalk_cron_ip(oid_id,host_ip,value_trap)
               VALUES ('$OID3','$HOST','$TEMP1');"

           psql -d post57 -U vega -c "INSERT INTO snmpwalk_cron_ip(oid_id,host_ip,value_trap)
               VALUES ('$OID4','$HOST','$FAN1');"

           psql -d post57 -U vega -c "INSERT INTO snmpwalk_cron_ip(oid_id,host_ip,value_trap)
               VALUES ('$OID5','$HOST','$FAN2');"


   Необходимо  поставить  этот  скрипт  по  крону  раз в 5 минут (на ваше
   усмотрение) и получить такой результат:

   24hours=# SELECT * from snmpwalk_cron_ip limit 10;

            id  |              oid_id               |   host_ip   |  value_trap | current_ts
           ----+---------------------------------+-----------+------------+------ ----------
              1  |  .1.3.6.1.4.1.2021.4.11.0         |  127.0.0.1  |     504536 | 2007-11-22 11:15:02
              2  |  .1.3.6.1.4.1.2021.4.6            |  127.0.0.1  |       6696 | 2007-11-22 11:15:02
              3  |  .1.3.6.1.4.1.2021.13.16.2.1.3.3  |  127.0.0.1  |      40000 | 2007-11-22 11:15:02
              4  |  .1.3.6.1.4.1.2021.13.16.3.1.3.1  |  127.0.0.1  |       1829 | 2007-11-22 11:15:03
              5  |  .1.3.6.1.4.1.2021.13.16.3.1.3.2  |  127.0.0.1  |       2860 | 2007-11-22 11:15:03
              6  |  .1.3.6.1.2.1.2.2.1.16.2          |  127.0.0.1  | 3868724396 | 2007-11-22 11:15:03
              7  |  .1.3.6.1.2.1.2.2.1.10.2          |  127.0.0.1  | 3391331837 | 2007-11-22 11:15:03
              8  |  .1.3.6.1.4.1.2021.4.11.0         |  127.0.0.1  |     509960 | 2007-11-22 11:20:02
              9  |  .1.3.6.1.4.1.2021.4.6            |  127.0.0.1  |      12120 | 2007-11-22 11:20:02
              10  |  .1.3.6.1.4.1.2021.13.16.2.1.3.3  |  127.0.0.1  |       42000 | 2007-11-22 11:20:02
              (10 rows)


   Подведение   итогов:   Сейчас   у   нас  данные  поступают  в  базу  с
   периодичностью в 5 минут с local host , вы без труда можете подключить
   другие хосты достаточно правильно настроить net-snmp и firewall .


5. Установка Apache + PHP+ GD

   Не  хотелось бы заострить на этом большое внимание для установки этого
   хозяйства на сервер, так как статей по этому просто туча, единственное
   на  чем  хотел  бы  заострить  внимание  это  GD  в Gentoo понравилась
   собрать этот пакет как мне угодно тоесть включить те флаги которые мне
   нужны:

           eagle vega # emerge -pv gd

           These are the packages that would be merged, in order:
           Calculating dependencies... done!

           [ebuild     R    ]  media-libs/gd-2.0.35   USE="truetype  -fontconfig*
           -jpeg* -png* -xpm*" 1,185 kB

           Total: 1 package (1 reinstall), Size of downloads: 1,185 kB

           eagle vega # emerge -pv apache

           These are the packages that would be merged, in order:

           Calculating dependencies... done!

           [ebuild    R    ]  www-servers/apache-2.2.6-r5   USE="ssl  -debug -doc
           -ldap   -mpm-event   -mpm-itk  -mpm-peruser  -mpm-prefork  -mpm-worker
           -no-suexec (-selinux) -static-modules -threads" 0 kB

           Total: 1 package (1 reinstall), Size of downloads: 0 kB

           eagle vega #

           [ebuild    R    ] dev-lang/php-5.2.5-r1  USE="apache2 berkdb bzip2 cli
           crypt  gd  gdbm  iconv  imap  ipv6  ncurses nls pcre postgres readline
           reflection  session  soap  spl  ssl  truetype unicode xml zlib -adabas
           -bcmath  -birdstep  -calendar  -cdb -cgi -cjk -concurrentmodphp -ctype
           -curl  -curlwrappers  -db2  -dbase  -dbmaker -debug -discard-path -doc
           -empress -empress-bcs -esoob -exif -fastbuild -fdftk -filter -firebird
           -flatfile  -force-cgi-redirect -frontbase -ftp -gd-external -gmp -hash
           -inifile   -interbase  -iodbc  -java-external  -json  -kerberos  -ldap
           -ldap-sasl  -libedit  -mcve  -mhash  -msql -mssql -mysql -mysqli -oci8
           -oci8-instant-client  -odbc  -pcntl  -pdo  -pic  -posix  -qdbm -recode
           -sapdb  -sharedext  -sharedmem -simplexml -snmp -sockets -solid -spell
           -sqlite -suhosin -sybase -sybase-ct -sysvipc -threads -tidy -tokenizer
           -wddx -xmlreader -xmlrpc -xmlwriter -xpm -xsl -yaz -zip -zip-external"
           0 kB

           Total: 1 package (1 reinstall), Size of downloads: 0 kB

           eagle vega #


   Результат функции

           phpinfo();

               gd

               GD Support         enabled
               GD Version         bundled (2.0.34 compatible)
               FreeType Support   enabled
               FreeType Linkage   with freetype
               FreeType Version   2.3.4
               T1Lib Support      enabled
               GIF Read Support   enabled
               GIF Create Support enabled
               JPG Support        enabled
               PNG Support        enabled
               WBMP Support       enabled
               XBM Support        enabled


   Тут  как вам угодно собирайте оптимизируйте на вашь вкус. Основное это
   красным выделенно.


6. Установка библиотеки JpGraph

   Пожалу  самое  легкое  )  другое  дело  - это использовать. Кратенько:
   скачать  архив  и  расспаковать  его  в диррикторию где DocumentRoot у
   апача  и  запустить  тестовый  файл  который  вам построит все графики
   которые поддерживает ваша конфигурация.

   Есть  нюанс с текстом я просто скопировал шрифты из windows и прописал
   их в конфигурационных файлах этой библиотеки.

   Полная документация распологается на (внимательно прочтите):
   http://www.aditus.nu/jpgraph/documentation.php


7. Строим график.

   За дизайн не ругайте



   Создаем   папочку  cpu  в  DocumentRoot  и  добавляем   файлы  cpu.jpg
   new_g3.php  user_data3.php

   С э того момента начну по подробнее

   1) cpu.jpg   - это background для графика добавляем любой по вкусу.
   2) new_g3.php - график
   3)  user_data3.php - данные от базы.

   Открываем занавес:

   new_g3.php

           <?php
           //путь до библиотеки JpGraph
           require_once("../../jpgraph.php");
           require_once("../../jpgraph_line.php");
           require_once("../../jpgraph_date.php");
           require_once("../../jpgraph_bar.php");
           // Create a data set in range (50,70) and X-positions
           DEFINE('NDATAPOINTS',1440);
           DEFINE('SAMPLERATE',1440);
           // наши данные из базы

           include 'user_data3.php';
           $data=$array_1;
           $xdata = $array_2;

           // Create the new graph
           $graph = new Graph(650,200);
           $graph->SetScale("textlin");
           $graph->SetShadow();
           $txt=new Text("C");
           $txt->SetPos(12,12);
           $txt->SetFont(FF_FONT1,FS_BOLD);
           $txt->SetOrientation("h");
           //$txt->SetBox('yellow','navy','gray');
           //$txt->SetColor("red");
           $graph->AddText($txt);
           $txt1=new Text("h");
           $txt1->SetPos(625,173);
           $txt1->SetFont(FF_FONT1,FS_BOLD);
           $txt1->SetOrientation("h");
           $graph->AddText($txt1);
           $txt2=new Text("24 часа");
           $txt2->SetPos(300,20);
           $txt2->SetFont(FF_ARIAL,FS_BOLD,9);
           $txt2->SetOrientation("h");
           $graph->AddText($txt2);
           $graph ->title->SetFont(FF_ARIAL,FS_BOLD,8);

           // Slightly larger than normal margins at the bottom to have room for
           // the x-axis labels
           $graph->SetMargin(60,50,10,35);
           $graph->SetScale('datlin');
           //$graph->SetScale("textlin");
           $graph->title->Set("http://eagle.gameway.ru $date");
           // Set the angle for the labels to 90 degrees
           $graph->xaxis->SetLabelAngle(0);
           $graph->SetImgFormat('jpeg',100);

           // background
           $graph->SetBackgroundImage("cpu.jpg",BGIMG_FILLFRAME);

           // It is possible to adjust the density for the X-axis as well
           // The following call makes the dates a little more sparse
           // $graph->SetTickDensity(TICKD_NORMAL,TICKD_SPARSE);
           // The automatic format string for dates can be overridden
           $graph->xaxis->scale->SetDateFormat('h:i');
           // Adjust the start/end to a specific alignment
           $graph->xaxis->scale->SetTimeAlign(MINADJ_1);
           $line = new LinePlot($data,$xdata);
           $line->SetLegend('CPU temperature');
           $graph->yaxis->HideZeroLabel();
           $graph->xgrid->Show(true,false);
           $graph->xgrid->SetColor('black@0.8');
           //$line->SetFillColor('chartreuse2@0.6');
           $line->SetFillColor('lime@0.4');
           $graph->Add($line);
           $graph->Stroke();
           ?>


 user_data3.php

           <?php
           $timestampRightNow = strtotime("Now")- (1 * 24 * 60 * 60);
           $date = date('Y-m-d, H:i:s',$timestampRightNow);
           $oid_id=".1.3.6.1.4.1.2021.13.16.2.1.3.3";
           $host_ip="127.0.0.1";
           $conn=pg_connect("host=localhost dbname=24hours user=24hours  password= ");

           $query="select   value_trap,current_ts   from  snmpwalk_cron_ip  where
           current_ts   >='$date'  and  oid_id='$oid_id'  and  host_ip='$host_ip'
           order  by  current_ts;";

           $result=pg_query($conn,$query);
           $rows = pg_num_rows($result);
           for ($i=0;$i<$rows;$i++){
                   $final=pg_fetch_array($result,$i);
                   $array_1[$i]=$final['value_trap']/1000;
                   $array_2[$i]=strtotime($final['current_ts']);
           }
           pg_close($conn);
           ?>


   Все что выделeнно цветом "основные моменты".

   Дальше  данные   можно  мультиплексировать  и отображать вот так полет
   фантазии  не  ограничен  можно  прикрутить smart статистику с винтов и
   нарисовать,  собсвенно  все что душе угодно по snmp вы можете вызывать
   собственные скрипты man snmp.conf.

   Главное показать что это все очень прозрачно и доступно.




   Тут как ваша фантазия себя поведет

   Удачи.

   Inc_Vega(Попов Дмитрий)

<< Предыдущая ИНДЕКС Исправить src / Печать Следующая >>

Обсуждение [ RSS ]
  • 1.1, Gray (??), 16:36, 27/12/2007 [ответить]
    		• +/–
    Зачот ;)

  • 1.2, usr (?), 17:56, 27/12/2007 [ответить]
    		• +/–
    А гуглом пользоваться и munin находить, значит, не умеем.


  • 2.3, Iscander (??), 21:17, 27/12/2007 [^] [^^] [^^^] [ответить]
    		• +/–
    А читать с начала то что автор написал не читаем? Претит ему rrad, да ипосимпатичнее получилось, к тому же Munin на Perl и по теме ближе будет cacti.
    Вообщем то какая разница, чем отображать если внутри всё на snmp завязано)


  • 1.4, yun (?), 03:48, 28/12/2007 [ответить]
    		• +/–
    Как мин. оиды хранить в отдельной таблице и связывать с таблицей данных через id

  • 1.5, anonymous (??), 00:28, 29/12/2007 [ответить]
    		• +/–
    Гламурненько так...=)

  • 1.6, idtest (?), 02:40, 30/12/2007 [ответить]
    		• +/–
    спасибо за доку по настройке sensors, попробую. но для отображения графиков буду использовать cacti - когда все графики вместе - это есть имхо хорошо

  • 1.7, chip (ok), 09:46, 30/12/2007 [ответить]
    		• +/–
    Домашнее задание школьника какое-то.

    1. Для построения графиков вводить столько дополнительных сущностей - php и pgsql. Причем судя по направленности всего изложения это обычный шлюз.

    2. Данные исключительно пишутся, выгребать их предлагается самостоятельно. Причем для того чтобы посмотреть за год агрегированную статистику придется ворошить нефиговое кол-во записей. Посмотрите таки как сделана RRD.

    3. По сути полулось не маштабируемое решение с захардкоженными OID'aми.

    4. +1 за творческий подход.


  • 1.8, Inc_Vega (??), 19:47, 25/01/2008 [ответить]
    		• +/–
    весть проект http://eagle.gameway.ru
    и вообще это для школьников а не для вас могучие гуру )

  • 1.9, StormZel (?), 12:49, 04/03/2008 [ответить]
    		• +/–
    ну и чем же хуже MRTG ?! :)


     Добавить комментарий
    Имя:
    E-Mail:
    Заголовок:
    Текст:

    Партнёры:
    PostgresPro
    Inferno Solutions
    Hosting by Hoster.ru
    Хостинг:

    Закладки на сайте
    Проследить за страницей     		Created 1996-2024 by Maxim Chirkov
    Добавить, Поддержать, Вебмастеру
